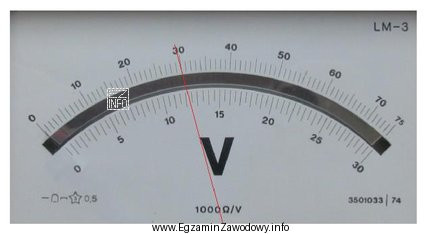

Woltomierz wskazówkowy (analogowy) ma zwykle kilka zakresów pomiarowych. Wybrany zakres (tu: 300 V) oznacza, że pełne wychylenie wskazówki odpowiada 300 V, a odczyt z tarczy trzeba interpretować w odniesieniu do tego zakresu.
Kluczowa zasada jest proporcjonalna:
- najpierw ustalasz, jaka skala na tarczy odpowiada użytemu zakresowi (często ta sama tarcza ma np. 0–3, 0–30 i 0–300),
- następnie odczytujesz położenie wskazówki na tej skali,
- jeżeli skala jest "pomocnicza" (np. 0–3 dla zakresu 300 V), wykonujesz proste przeliczenie (tu typowo: wartość ze skali 0–3 mnożysz przez 100).
Dla wskazówki ustawionej tak, że odpowiada to 120 V, poprawny odczyt wynika właśnie z prawidłowego dopasowania podziałki do zakresu.
Dlaczego pozostałe propozycje bywają wybierane błędnie?
- "60 V" często wynika z pomylenia połowy wartości lub użycia niewłaściwej skali (np. odczytania 0,6 na skali 0–3, gdy wskazówka w rzeczywistości jest dalej).
- "150 V" bywa skutkiem założenia, że wskazówka jest "mniej więcej w połowie" bez sprawdzenia podziałki, albo z bezrefleksyjnego przyjęcia skali 0–30 i błędnego mnożnika.
- "200 V" to typowy błąd przeszacowania: uczeń patrzy na większe liczby na tarczy lub myli działki i przypisuje wskazówce zbyt duże napięcie.
Wskazówka egzaminacyjna: zawsze zacznij od pytania "która podziałka odpowiada wybranemu zakresowi?", a dopiero potem odczytuj liczbę. To eliminuje większość pomyłek związanych ze skalowaniem.
