W projektach zagospodarowania działki lub terenu (PZT) stosuje się znormalizowane oznaczenia graficzne, aby projektant, wykonawca i inwestor mogli w ten sam sposób odczytywać elementy infrastruktury. W praktyce oznacza to, że symbol na rysunku powinien odpowiadać określonemu urządzeniu sieciowemu i być zgodny z legendą dokumentacji.

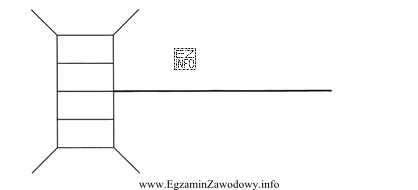

Odpowiedź "wpustu kanalizacyjnego" jest właściwa, ponieważ wpust jest elementem systemu odprowadzania wód (najczęściej deszczowych) i na planach bywa wyróżniany jako punktowe urządzenie kanalizacyjne/odwodnieniowe. W kontekście zagospodarowania terenu jest to szczególnie istotne przy planowaniu spadków nawierzchni, odwodnienia ścieżek, podjazdów oraz w sąsiedztwie rabat i trawników.
Pozostałe odpowiedzi są błędne, bo odnoszą się do innych urządzeń i innych funkcji:
- "studzienki wodomierza" dotyczy wodociągu (pomiaru zużycia wody) i typowo ma własne, odmienne oznaczenie; mylenie wynika często z tego, że zarówno kanalizacja, jak i wodociąg są "instalacjami podziemnymi".
- "hydrantu pożarowego" jest elementem ochrony przeciwpożarowej; na planach zwykle oznacza się go w sposób pozwalający szybko rozpoznać urządzenie ppoż. Wybór tej opcji bywa skutkiem heurystyki dostępności (hydrant jest "widoczny w mieście", więc wydaje się najpewniejszy).
- "osadnika bezodpływowego" (zbiornika/urządzenia bezodpływowego) wiąże się z gromadzeniem ścieków lub wód opadowych w zbiorniku i ma inną logikę sytuowania oraz inną symbolikę w dokumentacji.
Wskazówka egzaminacyjna: jeśli nie jesteś pewien symbolu, najpierw przyporządkuj odpowiedzi do funkcji (kanalizacja/odwodnienie, wodociąg, ppoż., zbiornik), a dopiero potem porównuj je z tym, co przedstawia znak w legendach i typowych opracowaniach projektowych.
