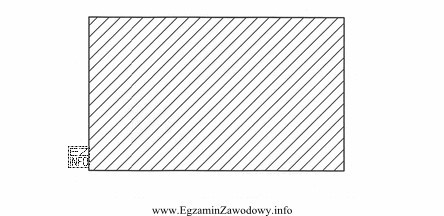

W rysunkach budowlanych i technicznych stosuje się umowne znaki graficzne materiałów (często jako szrafowanie lub wzór wypełnienia), aby bez długich opisów wskazać, z jakiego materiału wykonano dany element lub warstwę. W tym zadaniu należy rozpoznać, jaki materiał odpowiada przedstawionemu znakowi.
Poprawna jest odpowiedź "tworzywa sztucznego.", ponieważ pokazany symbol jest przypisany do materiałów polimerowych/tworzywowych w zestawach oznaczeń stosowanych na rysunkach. W praktyce takie oznaczenia spotyka się np. w detalach elementów z PVC/PE/PP lub innych tworzyw (przekroje, detale połączeń, elementy wyposażenia, profile itp.).
- "betonu zwykłego." jest błędne: beton na rysunkach ma inne, charakterystyczne oznaczenia materiałowe odnoszące się do struktury materiału mineralnego, a nie do tworzyw.
- "betonu zbrojonego." jest błędne: żelbet rozpoznaje się nie tylko po materiale betonu, ale też po informacji o zbrojeniu; w wielu konwencjach rysunkowych zbrojenie bywa zaznaczane dodatkowymi symbolami/oznaczeniami, a nie wzorem właściwym dla tworzyw.
- "izolacji wodochronnej." jest błędne: izolacje (wodochronne/przeciwwilgociowe) są zwykle oznaczane jako warstwa funkcjonalna w układzie przegród/warstw, często z opisem materiału izolacyjnego w legendzie, a nie jako typowy materiał konstrukcyjny typu beton czy tworzywo.
Wskazówka egzaminacyjna: jeśli masz wątpliwość, najpierw ustal, czy znak wygląda jak szraf materiału konstrukcyjnego (beton, mur), czy raczej jak oznaczenie materiału z innej grupy (np. tworzywa). Następnie porównaj z legendą/typowymi zestawami oznaczeń, które ćwiczy się na zajęciach z dokumentacji i rysunku.
