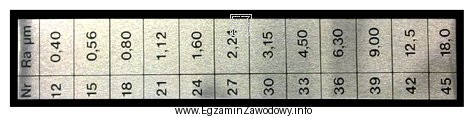

Płytka stalowa z naniesionymi wartościami, używana jako narzędzie kontrolne, najczęściej pełni rolę wzorca (płytki porównawczej) chropowatości. W praktyce warsztatowej taka płytka zawiera pola o różnej, znanej jakości powierzchni (o przypisanych wartościach), a operator porównuje powierzchnię badanego detalu z polami wzorca. Jest to szybka metoda kontroli, szczególnie przy kontroli międzyoperacyjnej, gdy nie wykonuje się pomiaru profilometrem.
Dlaczego poprawne jest "oznaczaniu chropowatości."? Ponieważ chropowatość to cecha stanu powierzchni po obróbce (np. toczeniu, frezowaniu, szlifowaniu), a płytka z wartościami służy właśnie do oceny/identyfikacji tej cechy metodą porównawczą. W warsztacie mówi się potocznie o "sprawdzeniu" lub "dobraniu" chropowatości na wzorcu.
Dlaczego pozostałe odpowiedzi nie pasują do opisu?
- "pomiarze szczelin." – do tego stosuje się typowo szczelinomierze listkowe (zestawy cienkich blaszek o określonych grubościach). Opis w pytaniu nie wskazuje na zestaw listek o grubościach, tylko na płytkę z wartościami odnoszącymi się do jakości powierzchni.
- "sprawdzaniu zarysu gwintów." – do kontroli skoku/zarysu gwintu używa się grzebieni do gwintów (przymiarów gwintowych) o charakterystycznych "zębach" dopasowanych do profilu. Płytka chropowatości nie służy do dopasowania zębów do zarysu gwintu.
- "wyznaczaniu głębokości skrawania." – głębokość skrawania wyznacza się z ustawień obrabiarki, pomiarów średnic/przesunięć lub przyrządami typu głębokościomierz/czujnik, a nie płytką porównawczą jakości powierzchni.
Wskazówka egzaminacyjna: jeżeli w zadaniu pojawia się "płytka" lub "wzorzec" z wartościami, a kontekst dotyczy jakości po obróbce, najczęściej chodzi o chropowatość (kontrola stanu powierzchni), a nie o pomiary wymiarowe czy geometrię gwintu.
