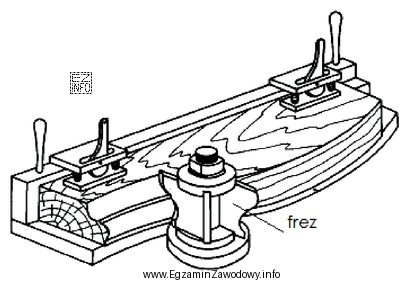

W zadaniach z frezowania "po rysunku" kluczowe jest rozpoznanie zasady prowadzenia narzędzia. Jeżeli operacja polega na odtworzeniu kształtu zadanego wzorem (kontur, łuk, powtarzalny profil), jest to typowe frezowanie kopiujące.
W takiej operacji potrzebne są dwa elementy:
- wzornik (szablon), który definiuje docelowy kształt,
- pierścień prowadzący, który opiera się o wzornik i prowadzi układ tak, aby frez odwzorował kontur w sposób powtarzalny.
Odpowiedź "wzornika i pierścienia prowadzącego" jest poprawna, ponieważ ten zestaw odpowiada za geometrię obróbki: prowadzenie po zadanym kształcie oraz utrzymanie kontrolowanej relacji między narzędziem a wzorem. To jest sedno kopiowania.
Dlaczego pozostałe odpowiedzi nie pasują do idei kopiowania?
- "Dostawny zespół posuwowy" służy do wymuszenia równomiernego posuwu i poprawy bezpieczeństwa przy obróbce prostoliniowej lub powtarzalnej, ale sam w sobie nie definiuje kształtu konturu według wzoru.
- "Stolik pomocniczy" zapewnia podparcie i ustawienie materiału, jednak nie jest elementem, który prowadzi narzędzie po konturze wzornika.
- "Sprężynowe urządzenie dociskowe" stabilizuje element i poprawia bezpieczeństwo, ale docisk nie zastępuje prowadzenia kopiującego; może współwystępować z kopiowaniem, lecz nie jest narzędziem realizującym zasadę "po wzorze".
Wskazówka egzaminacyjna: gdy na rysunku widać prowadzenie po kształcie (szablonie) i zależy nam na powtarzalności konturu, szukaj odpowiedzi wskazującej wzornik oraz element prowadzący, a nie elementy do posuwu lub docisku.
