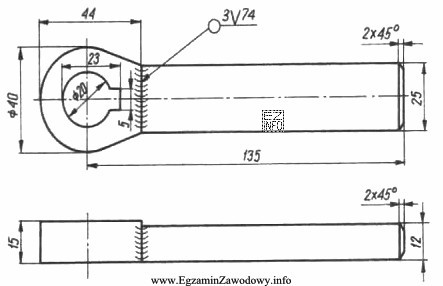

W tym typie zadania kluczowe jest odczytanie z rysunku technicznego, jaki rodzaj złącza zaprojektowano oraz jak ma przebiegać spoina. Odpowiedź "czołową wykonaną na całym obwodzie." jest poprawna, jeżeli rysunek przedstawia połączenie elementów na styk (krawędź do krawędzi) i jednocześnie wymaga, aby spaw był poprowadzony dookoła – czyli nie tylko w jednym miejscu, lecz po pełnym obwodzie złącza.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w takiej sytuacji?
- "pachwinową o długości 44 mm" – spoina pachwinowa dotyczy zwykle złączy narożnych/teowych, gdzie tworzy się "naroże" między elementami. Dodatkowo podanie krótkiej długości wskazuje na spaw odcinkowy, a nie ciągły na całym obwodzie.
- "otworową wykonaną na długości 74 mm" – spoiny otworowe wykonuje się poprzez otwór w jednym z elementów, aby połączyć go z drugim. Jeśli rysunek nie pokazuje otworu jako elementu technologii złącza, taki typ spoiny nie pasuje do opisu.
- "pachwinową o grubości 3 mm i długości 74 mm" – ponownie jest to spoina pachwinowa (inny typ złącza niż czołowe), a ponadto parametry długości sugerują spoinę odcinkową, nie zaś wymaganą dookoła.
W praktyce (również z perspektywy BHP) prawidłowe rozpoznanie rodzaju spoiny ma znaczenie, bo wpływa na: dobór metody i pozycji spawania, czas ekspozycji na dymy spawalnicze, organizację stanowiska (dostęp do obwodu złącza) oraz kontrolę jakości. Na egzaminie warto najpierw ustalić: czy elementy są łączone czołowo czy narożnie, a dopiero potem analizować informacje o obwodzie i ewentualnych wymiarach spoin.
