Wymagany jest moment dokręcania na połączeniu śrubowym równy 147 Nm. Klucz dynamometryczny jest jednak wyskalowany dla swojej standardowej geometrii – czyli dla określonego ramienia, na którym wytwarza moment przez siłę przyłożoną na uchwycie.

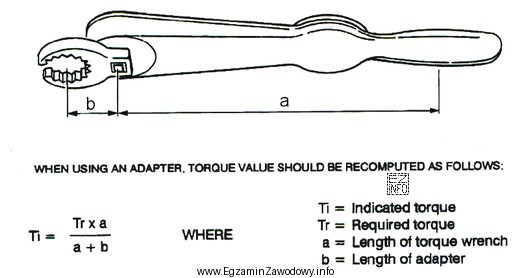

Gdy do klucza dodasz element zmieniający geometrię (typowo adapter/przedłużkę w osi pracy), zmienia się efektywne ramię między punktem przyłożenia siły na rękojeści a osią śruby. Wtedy, przy tej samej nastawie na skali, rzeczywisty moment na śrubie byłby inny niż bez przedłużki. Żeby mimo to uzyskać wymagane 147 Nm na śrubie, trzeba skorygować nastawę klucza.
- Jeżeli efektywne ramię rośnie, to przy tej samej sile moment na śrubie rośnie, więc nastawa na kluczu powinna być mniejsza niż 147 Nm.
- W obliczeniach wykorzystuje się zależność momentu: M = F · r. Dla tej samej siły F stosunek momentów równa się stosunkowi ramion.
Odpowiedź "127 Nm" jest zgodna z taką korektą: jest mniejsza od 147 Nm, bo przedłużenie zwiększa ramię i "pomaga" wytworzyć większy moment na połączeniu przy tej samej sile.
Dlaczego pozostałe odpowiedzi są błędne?
- "147 Nm" pomija wpływ przedłużenia – to typowy błąd polegający na utożsamieniu nastawy z momentem rzeczywistym na śrubie.
- "19 Nm" i "12 Nm" są nieadekwatnie małe jak na podane długości – sugerują pomyłkę w proporcjach (np. użycie różnicy długości zamiast ilorazu albo odwrócenie ramion w obliczeniach).
W praktyce lotniczej kluczowe jest, aby przy pracy z adapterami zawsze sprawdzać, czy wymagają one korekty nastawy, oraz stosować się do procedur i instrukcji narzędziowych używanych w organizacji obsługowej.
