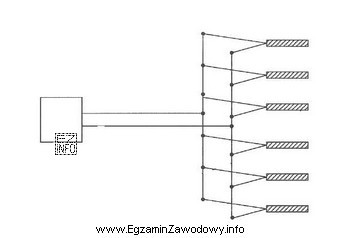

W pytaniu trzeba rozpoznać typ połączenia zapalników na podstawie schematu. W układzie równoległym rozłożonym poszczególne zapalniki są dołączane do wspólnych przewodów (magistrali) w taki sposób, że tworzą gałęzie równoległe, a punkty podłączenia są rozmieszczone wzdłuż linii (stąd określenie "rozłożone"). Kluczową cechą rozpoznawczą jest to, że zapalniki nie tworzą jednego łańcucha "jeden za drugim", lecz są podłączane do wspólnych węzłów, przez co prąd (lub impuls inicjujący) ma możliwość rozpływu do wielu gałęzi.
Odpowiedź "szeregowe" nie pasuje do schematu, jeżeli na rysunku widać rozgałęzienia i wspólne węzły: w połączeniu szeregowym elementy są włączone kolejno w jednej gałęzi, bez typowych odgałęzień. Odpowiedź "szeregowo-równoległe" jest błędna, jeśli schemat nie pokazuje grup zapalników połączonych szeregowo w gałęziach, które dopiero potem są łączone równolegle (albo odwrotnie) — do takiego wniosku potrzebne byłyby wyraźne "podgrupy" i miejsca łączenia grup. Odpowiedź "trójpierścieniowe" nie jest standardowym, podstawowym określeniem topologii połączenia używanym do rozróżnienia: szeregowe / równoległe / mieszane w typowych zadaniach z rozpoznawania schematów; gdy schemat przedstawia klasyczne węzły równoległe, właściwsze jest nazwanie go połączeniem równoległym (tu: rozłożonym).
Wskazówka egzaminacyjna: najpierw znajdź na rysunku, czy występują węzły wspólne (typowe dla równoległego) oraz czy elementy tworzą jedną ścieżkę bez rozgałęzień (typowe dla szeregowego). Dopiero potem rozważ układ mieszany.
