KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 21.

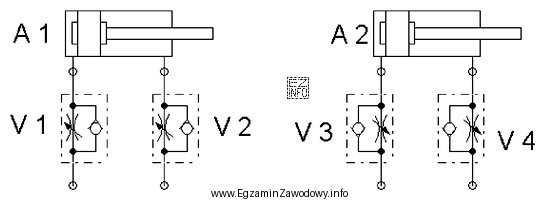

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wysuwu tłoczyska siłownika dwustronnego działania na wylocie?
Które połączenie zaworu dławiąco-zwrotnego z sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy przedstawione na zdjęciu, odpowiedź "V4" jest poprawna, ponieważ zawór dławiąco-zwrotny V4 jest umieszczony w taki sposób, że kontroluje przepływ oleju na wylocie z siłownika, co pozwala na spowolnienie wysuwu tłoczyska siłownika dwustronnego działania. Pozostałe opcje (V1, V2, V3) nie spełniają tego wymogu, ponieważ są umieszczone w innych konfiguracjach, które nie wpływają bezpośrednio na spowolnienie na wylocie.
