KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 6.
Pomiar którego parametru wyłącznika RCD został przedstawiony na rysunku?

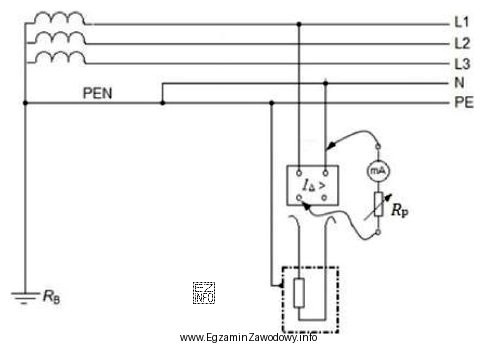

Ilustracja przedstawia schemat elektryczny związany z pomiarem parametrów wyłącznika różnicowoprądowego (RCD).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek przedstawia test RCD polegający na zwiększaniu prądu różnicowego do momentu wyzwolenia.
W takim pomiarze wyznacza się wartość prądu, przy której aparat zadziała (próg zadziałania). To nie jest pomiar rezystancji izolacji ani prądu roboczego obciążenia, ani samego czasu.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) jest aparatem zabezpieczającym, którego zadziałanie zależy od prądu różnicowego (nie od prądu obciążenia). W praktyce podczas kontroli/uruchamiania instalacji wykonuje się testy, które pozwalają ocenić, czy RCD działa prawidłowo.

Odpowiedź "Natężenia prądu zadziałania." jest właściwa, gdy przedstawiony układ pomiarowy pokazuje wytworzenie kontrolowanego prądu różnicowego i doprowadzenie do wyzwolenia RCD. Wynikiem takiej próby jest wartość prądu, przy której nastąpiło zadziałanie (czyli próg wyzwolenia).

Dlaczego pozostałe propozycje nie pasują do takiego testu?

  • "Rezystancji izolacji." – ten pomiar wykonuje się miernikiem rezystancji izolacji, zwykle między żyłami i/lub do PE, przy użyciu napięcia pomiarowego. Nie polega on na wyzwalaniu RCD i nie jest "parametrem RCD" w sensie progu zadziałania.
  • "Natężenia prądu obciążenia." – prąd obciążenia to prąd roboczy odbiornika mierzony np. cęgami. Nie służy do oceny progu wyzwolenia RCD i może być duży nawet przy braku prądu różnicowego.
  • "Czasu zadziałania." – czas zadziałania RCD to inny parametr: mierzy się go w milisekundach, podając określony prąd testowy i rejestrując czas do wyzwolenia. Jeśli na rysunku akcentem jest dojście do zadziałania poprzez zmianę wartości prądu, to chodzi o prąd zadziałania, a nie o czas.

Wskazówka egzaminacyjna: jeśli widzisz test, w którym zmienia się wartość prądu testowego aż do wyzwolenia, myśl o prądzie zadziałania. Jeśli widzisz test, w którym prąd jest "ustawiony", a mierzy się "jak szybko wyzwoli", wtedy chodzi o czas zadziałania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prąd zadziałania wyłącznika RCD?

Prąd zadziałania RCD to wartość prądu różnicowego, przy której wyłącznik wyzwala i odłącza obwód.

W praktyce sprawdza się, czy aparat zadziała w wymaganym zakresie, a nie przy dowolnym prądzie roboczym odbiornika.

Jak odróżnić pomiar prądu zadziałania od pomiaru czasu zadziałania RCD?

Przy pomiarze prądu zadziałania zwiększa się prąd testowy aż do wyzwolenia i odczytuje próg.

Przy pomiarze czasu zadziałania podaje się ustalony prąd testowy i mierzy czas do wyzwolenia (w ms).

Dlaczego prąd obciążenia nie mówi, czy RCD zadziała poprawnie?

RCD reaguje na prąd różnicowy (upływ do ziemi/PE), a nie na prąd obciążenia płynący przewodem fazowym i neutralnym.

Można mieć duży prąd roboczy i jednocześnie brak prądu różnicowego, więc RCD nie powinien wtedy wyzwalać.

Jakie urządzenie najczęściej służy do testowania RCD w praktyce?

Najczęściej używa się miernika instalacji elektrycznych z funkcją testu RCD.

Taki miernik potrafi wytworzyć kontrolowany prąd różnicowy i zarejestrować m.in. próg zadziałania oraz/lub czas zadziałania, zależnie od wybranego trybu pomiaru.

Czy pomiar rezystancji izolacji jest tym samym co test RCD?

Nie. Rezystancja izolacji dotyczy stanu przewodów i izolacji w instalacji, a test RCD dotyczy działania aparatu zabezpieczającego.

Oba badania są ważne, ale mają inny cel, inny sposób podłączenia i dają wynik w innych jednostkach.

Kiedy wykonuje się pomiary wyłącznika RCD w obiekcie przemysłowym?

Pomiary wykonuje się m.in. przy odbiorze instalacji, po modernizacjach oraz okresowo w ramach utrzymania ruchu.

W automatyce przemysłowej ma to znaczenie dla bezpieczeństwa obsługi maszyn i niezawodności pracy układów sterowania.

Jakie błędy najczęściej popełnia się przy interpretacji testów RCD na egzaminie?

Częsty błąd to mylenie "prądu zadziałania" z "czasem zadziałania" tylko na podstawie słowa "zadziałanie".

Inny błąd to wybieranie "rezystancji izolacji", bo to popularny pomiar, mimo że rysunek dotyczy stricte funkcji RCD.

Jakie znaczenie ma poprawny próg zadziałania RCD dla ochrony przeciwporażeniowej?

Poprawny próg zadziałania oznacza, że RCD odłączy zasilanie przy odpowiednim prądzie upływu, ograniczając ryzyko porażenia.

Zbyt wysoki próg może zmniejszać skuteczność ochrony, a zbyt niski może powodować niepożądane wyzwalania.

Czy każdy RCD bada się tak samo w obwodach automatyki przemysłowej?

Idea testu jest podobna (kontrolowany prąd różnicowy i obserwacja zadziałania), ale procedura zależy od typu aparatu i konfiguracji instalacji.

W praktyce trzeba dobrać tryb pomiaru, uwzględnić warunki pracy oraz zapewnić bezpieczeństwo odłączanych obwodów.

Jak przygotować się do pytań o pomiary RCD na ELM.1?

Warto przećwiczyć rozpoznawanie: co mierzy dany test (prąd czy czas), jak wygląda podłączenie miernika i jaki jest oczekiwany wynik.

Pomaga też powtórka podstaw ochrony przeciwporażeniowej oraz typowych badań instalacji wykonywanych przy uruchamianiu i przeglądach.

info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że rysunek przedstawia test RCD polegający na zwiększaniu prądu różnicowego do momentu wyzwolenia.W takim pomiarze wyznacza się wartość prądu, przy której aparat zadziała (próg zadziałania).
