Czujniki Pt100, Pt1000 i Ni100 to czujniki rezystancyjne (RTD), w których rezystancja rośnie wraz z temperaturą. Kluczowe jest, że oznaczenie mówi o rezystancji nominalnej w 0°C: Pt100 ma 100 Ω, Pt1000 ma 1000 Ω, a Ni100 ma 100 Ω. Dodatkowo platyna (Pt) i nikiel (Ni) mają inną czułość (inny współczynnik temperaturowy), więc ich wartości przy tych samych temperaturach nie mogą się "przypadkowo" pokrywać.

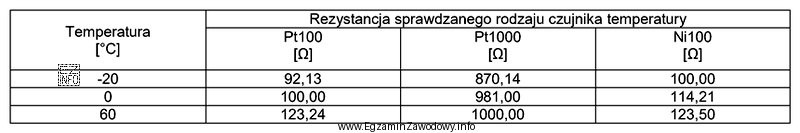

W tabeli pomiarowej Pt100 ma około 92,13 Ω przy −20°C, 100,00 Ω przy 0°C oraz 123,24 Ω przy 60°C. To jest spójne z typową charakterystyką platynową: w 0°C powinno być 100 Ω, a dla temperatur dodatnich rezystancja rośnie do okolic 123 Ω przy 60°C. Taki czujnik można uznać za technicznie zdatny do pracy w układzie regulacji.
Pt1000 powinien mieć 1000 Ω w 0°C oraz około 923 Ω przy −20°C i około 1231 Ω przy 60°C (ta sama krzywa co Pt100, tylko przeskalowana). W wynikach pomiaru występuje 981 Ω w 0°C, co oznacza istotne zaniżenie punktu nominalnego. Dodatkowo pozostałe wartości są niespójne z oczekiwanym przebiegiem, co wskazuje na wadę czujnika lub błędną identyfikację/kalibrację. Taki błąd wprowadzałby błąd systematyczny do toru pomiarowego i pogarszał działanie regulatora.
Ni100 powinien mieć 100 Ω w 0°C, a jego charakterystyka różni się od platynowej (większa czułość). W tabeli jest 114,21 Ω w 0°C, czyli wartość wyraźnie zawyżona jak na punkt odniesienia. To oznacza, że czujnik nie spełnia nominalnych parametrów i nie powinien być używany w regulacji temperatury, bo regulator będzie pracował na błędnej informacji o procesie.
Dlaczego pozostałe odpowiedzi są błędne?
- Wskazanie, że wszystkie trzy czujniki są niezdatne, jest nieuzasadnione, bo Pt100 ma przebieg zgodny z typową charakterystyką.
- Zestawy zawierające Pt100 jako niezdatny wynikają zwykle z mylenia kryterium "zgodność z nominalną rezystancją w 0°C" albo z ignorowania faktu, że Pt100 może mieścić się w tolerancji, nawet jeśli wartości nie są idealnie tablicowe w każdym punkcie.
W praktyce automatyki przemysłowej takie sprawdzenie wykonuje się, porównując pomiary z punktów referencyjnych z wartościami tablicowymi/normowymi. Czujnik z istotną odchyłką należy wymienić, bo błędny pomiar temperatury przekłada się na jakość regulacji i bezpieczeństwo procesu.
