KWALIFIKACJA ELM4 - CZERWIEC 2024



PYTANIE NR 6.
Wskaż rysunek przedstawiający miernik, którym można wykonać pomiar standardowego sygnału napięciowego z przedziału 0 ÷ 10 V.

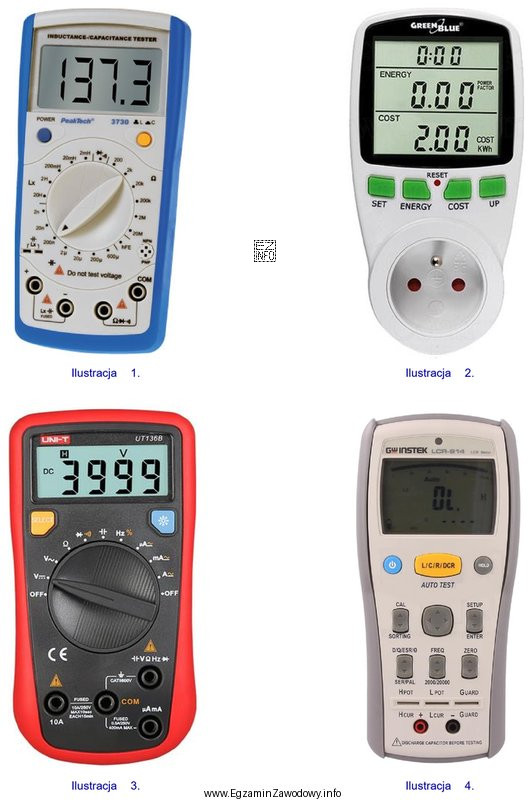

Ilustracja przedstawia cztery różne urządzenia pomiarowe, które mogą być używane w kontekście kwalifikacji zawodowej TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Standardowy sygnał 0–10 V jest sygnałem napięciowym, więc do jego kontroli dobiera się miernik umożliwiający pomiar napięcia (najczęściej V DC) w zakresie obejmującym co najmniej 10 V.
Poprawna jest ilustracja przedstawiająca przyrząd z funkcją pomiaru napięcia i odpowiednim zakresem.

Pełne wyjaśnienie:

Sygnał 0–10 V to standardowy sygnał analogowy napięciowy często spotykany w automatyce (np. zadawanie prędkości, położenia, mocy). Aby go zmierzyć, potrzebujesz przyrządu, który spełnia dwa warunki:

  • mierzy napięcie (a nie prąd czy rezystancję),
  • ma zakres pomiaru napięcia stałego obejmujący wartość co najmniej 10 V (np. 20 V DC lub autorange).

Dlatego poprawny wybór to rysunek przedstawiający woltomierz lub multimetr ustawiony na pomiar napięcia (typowo oznaczenie V z linią ciągłą i przerywaną dla DC) i z zakresem właściwym dla 0–10 V.

Pozostałe ilustracje są niepoprawne wtedy, gdy pokazują przyrządy przeznaczone do innych wielkości (np. prądu, rezystancji) albo takie, które nie umożliwiają jednoznacznego pomiaru napięcia w wymaganym zakresie. Typowe pomyłki to wybór amperomierza (bo "sygnał standardowy" kojarzy się z 4–20 mA) lub wybór urządzenia nieadekwatnego do prostego pomiaru wartości DC.

W praktyce, mierząc 0–10 V, podłącz przewody do wejść COM i V, ustaw pomiar napięcia stałego i dobierz zakres tak, aby 10 V nie przekroczyło górnej granicy skali. To minimalizuje ryzyko błędu odczytu i chroni przyrząd.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest standardowy sygnał 0–10 V w automatyce?
To analogowy sygnał napięciowy, w którym wartość mierzona/sterująca jest odwzorowana w zakresie od 0 V do 10 V. Spotyka się go np. jako sygnał zadawania dla falowników, regulatorów lub wejść analogowych urządzeń wykonawczych.
Jakim miernikiem najczęściej mierzy się sygnał 0–10 V?
Najczęściej używa się multimetru cyfrowego (miernika uniwersalnego) ustawionego na pomiar napięcia stałego (V DC). Ważne jest, by wybrany zakres obejmował co najmniej 10 V (np. 20 V DC lub funkcja autozakresu).
Jak ustawić multimetr do pomiaru sygnału 0–10 V?
Ustaw funkcję pomiaru napięcia stałego (V DC), podłącz przewody do gniazd COM oraz V, a następnie dobierz zakres tak, aby maksymalna wartość 10 V mieściła się w skali. Przy autozakresie wybór zakresu następuje automatycznie.
Dlaczego nie wolno mierzyć 0–10 V na zakresie prądu (A lub mA)?
Zakres prądu wymaga włączenia miernika w obwód szeregowo i zwykle ma małą rezystancję wejściową. Użycie go do pomiaru napięcia może spowodować zwarcie, przepalenie bezpiecznika w mierniku lub zakłócenie pracy układu automatyki.
Jak odróżnić na rysunku woltomierz od amperomierza?
Zwróć uwagę na oznaczenia funkcji i gniazd: woltomierz/multimetr do napięcia ma zwykle gniazdo opisane V oraz funkcję V (często z oznaczeniem DC/AC). Amperomierz ma wejścia A lub mA/µA i inne ustawienia pokrętła.
Czy do pomiaru 0–10 V trzeba używać oscyloskopu?
Nie jest to konieczne, jeśli chcesz tylko sprawdzić wartość napięcia. Multimetr zwykle wystarcza. Oscyloskop jest przydatny, gdy trzeba ocenić przebieg w czasie, tętnienia, zakłócenia lub szybkie zmiany sygnału, których multimetr może nie pokazać.
Jakie błędy najczęściej popełnia się przy pomiarze 0–10 V?
Najczęstsze błędy to: pomylenie pomiaru napięcia z prądem (złe gniazdo i zakres), ustawienie niewłaściwego typu pomiaru (AC zamiast DC), brak wspólnej masy/COM oraz dobór zbyt niskiego zakresu. Każdy z nich może zafałszować wynik lub uszkodzić miernik.
Kiedy w automatyce zamiast 0–10 V spotyka się 4–20 mA?
Sygnał 4–20 mA często stosuje się w torach pomiarowych i transmisji na większe odległości, bo jest bardziej odporny na zakłócenia i spadki napięć na przewodach. 0–10 V jest częsty w sterowaniu lokalnym, krótszych połączeniach i urządzeniach wykonawczych.
Jak sprawdzić, czy wejście analogowe urządzenia jest 0–10 V?
Najpewniejsza metoda to sprawdzenie opisu zacisków i dokumentacji urządzenia. Na obudowie lub schemacie często jest podane, czy wejście jest napięciowe (0–10 V) czy prądowe (4–20 mA). Sam wygląd złącza zwykle nie wystarcza do pewnej identyfikacji.
Jak przygotować się do pytań egzaminacyjnych o dobór miernika w automatyce?
Ćwicz rozpoznawanie przyrządów po pokrętle funkcji, opisach gniazd (COM, V, A, mA) i typowych symbolach DC/AC. Ucz się też, jakie standardowe sygnały występują w automatyce (0–10 V, 4–20 mA) i jaki pomiar jest dla nich właściwy.
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Podstawy metrologii elektrycznej (dział: pomiar napięcia stałego miernikiem uniwersalnym)
  • Materiały dydaktyczne z automatyki: standardowe sygnały analogowe 0–10 V oraz 4–20 mA
  • Instrukcje obsługi multimetrów i zasady doboru zakresu DC
