Watomierz elektrodynamiczny nie "ma z definicji" przypisanej jednej wielkości mocy. Jego wskazanie wynika z tego, jaki prąd płynie przez cewkę prądową oraz jakie napięcie jest doprowadzone do cewki napięciowej (a także z ich przesunięcia fazowego).

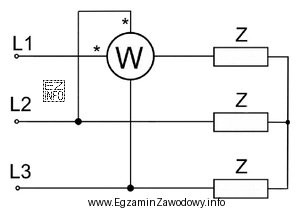

W pokazanym układzie cewka prądowa jest włączona szeregowo w przewód fazowy L1, więc mierzy prąd I1. Cewka napięciowa nie jest podłączona do tej samej fazy i punktu odniesienia (jak w typowym pomiarze mocy czynnej), tylko jest wpięta między dwie pozostałe fazy, czyli mierzy U23 (L2–L3). W symetrycznym układzie trójfazowym takie skojarzenie prądu z jednej fazy z napięciem między pozostałymi fazami powoduje, że napięcie jest przesunięte fazowo względem prądu w sposób odpowiadający pomiarowi składowej związanej z mocą bierną. W praktyce stosuje się tę konfigurację jako metodę jednego watomierza do wyznaczania mocy biernej, gdzie zachodzi zależność typu Q = √3 · Pw (Pw – wskazanie watomierza w tym połączeniu).
Dlatego poprawne jest wskazanie: "Mocy biernej indukcyjnej pobieranej z sieci." Silnik indukcyjny jest odbiornikiem indukcyjnym: do wytworzenia pola magnetycznego w uzwojeniach potrzebuje mocy biernej i zasadniczo ją pobiera z sieci (nie oddaje jej do sieci w normalnym trybie pracy).
Pozostałe odpowiedzi są niepoprawne, bo:
- "Mocy czynnej oddawanej do sieci." – silnik w typowej pracy jest odbiornikiem i pobiera moc czynną, a "oddawanie do sieci" dotyczyłoby pracy generatorowej lub hamowania odzyskowego.
- "Mocy czynnej pobieranej z sieci." – pomiar mocy czynnej wymaga innego standardowego podłączenia watomierza (tak, aby napięcie odpowiadało tej samej fazie co prąd, albo układów dwuwatomierzowych).
- "Mocy biernej indukcyjnej oddawanej do sieci." – dla obciążenia indukcyjnego kierunek jest odwrotny: moc bierna indukcyjna jest pobierana. Oddawanie mocy biernej jest charakterystyczne raczej dla elementów pojemnościowych (kompensacja).
Wskazówka egzaminacyjna: zawsze sprawdź, między jakimi przewodami jest cewka napięciowa watomierza. Jeśli widzisz podłączenie "krzyżowe" (prąd z jednej fazy, napięcie między dwiema innymi), pomyśl o pomiarze mocy biernej.
