KWALIFIKACJA MEC5 - STYCZEŃ 2015

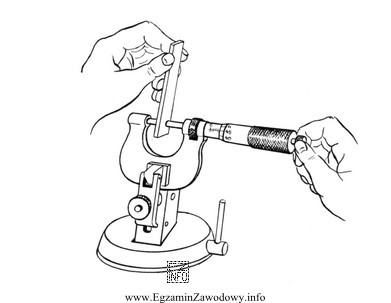

Poprawna odpowiedź to "mikrometrem.", ponieważ przedstawiony na rysunku sposób pomiaru odpowiada użyciu mikrometru zewnętrznego (mikrometru śrubowego). Mikrometr rozpoznaje się po kabłąku (kształt litery C) oraz po parze powierzchni pomiarowych: kowadełku i wrzecionie. Ruch wrzeciona realizowany jest śrubą mikrometryczną i bębnem, co umożliwia bardzo dokładny dosuw i precyzyjny odczyt.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "suwmiarką." – suwmiarka ma prowadnicę z podziałką i suwak ze szczękami (do pomiaru zewnętrznego i wewnętrznego) oraz często głębokościomierz. Jej wygląd i sposób przykładania do przedmiotu różnią się od mikrometru; nie ma kabłąka i bębna mikrometrycznego w typowej postaci.
• "przymiarem kreskowym." – przymiar kreskowy to najprostsza miara z podziałką (liniał/miarka), używana do pomiarów o mniejszej dokładności. Nie zapewnia mechanizmu śrubowego ani stałych powierzchni pomiarowych dociskanych kontrolowanym ruchem.
• "średnicówką mikrometryczną." – średnicówka mikrometryczna służy do pomiaru średnic wewnętrznych otworów. Ma końcówki pomiarowe przeznaczone do pracy wewnątrz otworu, a jej sposób użycia (rozpieranie w otworze i centrowanie) jest inny niż przy mikrometrze zewnętrznym.

Wskazówka egzaminacyjna: gdy widzisz kabłąk i dwie przeciwległe powierzchnie pomiarowe dociskane śrubą – to zwykle mikrometr zewnętrzny. Gdy widzisz szczęki i suwak – to suwmiarka. Gdy narzędzie pracuje w otworze – rozważ średnicówkę.
