Brzęczyk (buzzer) jest elementem sygnalizacji akustycznej, dlatego na schemacie elektrycznym powinien być oznaczony symbolem odpowiadającym konwencji rysunkowej dla urządzeń generujących dźwięk.

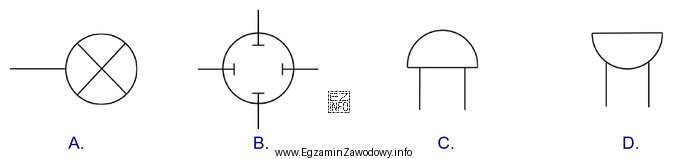

Za poprawny uznaje się rysunek przedstawiający półokrąg na dwóch pionowych liniach, przy czym ważnym wyróżnikiem jest dodatkowy poziomy element na górze. To właśnie ten drobny szczegół pozwala odróżnić brzęczyk od innych, podobnych graficznie oznaczeń.
Dlaczego pozostałe rysunki mogą być mylące?
- Część symboli elementów akustycznych bywa rysowana jako zbliżony półokrąg lub "dzwonek", ale bez dodatkowego elementu – wtedy łatwo pomylić je z innym typem sygnalizatora.
- Niektóre oznaczenia przypominają głośnik (akustykę) albo sygnalizator ogólny – są intuicyjnie "dźwiękowe", lecz nie odpowiadają symbolowi brzęczyka w przyjętej konwencji.
- Zdarzają się rysunki będące raczej piktogramem urządzenia niż symbolem schematowym – na egzaminie zwykle oczekuje się rozpoznania symbolu z dokumentacji technicznej, a nie ikony.
W praktyce mechatronika rozpoznanie właściwego symbolu jest potrzebne podczas montażu, uruchamiania i konserwacji: ułatwia szybkie znalezienie elementu na schemacie, ocenę sposobu sterowania (np. z PLC, z przekaźnika, z wyjścia tranzystorowego) oraz diagnostykę usterek (brak zasilania, uszkodzenie elementu, błąd okablowania).
Wskazówka egzaminacyjna: zwracaj uwagę na detale kresek w symbolu. W pytaniach obrazkowych różnica między poprawną a błędną odpowiedzią bywa celowo niewielka.
