W rejonie otworów (np. drzwiowych) okładzina z płyt gipsowo-kartonowych jest szczególnie narażona na powstawanie rys i pęknięć. Wynika to z tego, że naroża otworu są miejscem koncentracji naprężeń, a dodatkowo w trakcie użytkowania budynku występują drgania, uderzenia oraz drobne przemieszczenia konstrukcji.
Dlatego prawidłowy układ płyt g-k nad otworem drzwiowym powinien spełniać kluczową zasadę: spoiny (styki płyt) nie mogą wypadać w narożach otworu ani tworzyć krzyżujących się połączeń. Zamiast tego stosuje się układ z przesunięciem styków oraz odpowiednim docięciem elementów, tak aby "ciągła" spoina nie przechodziła przez newralgiczne miejsce.

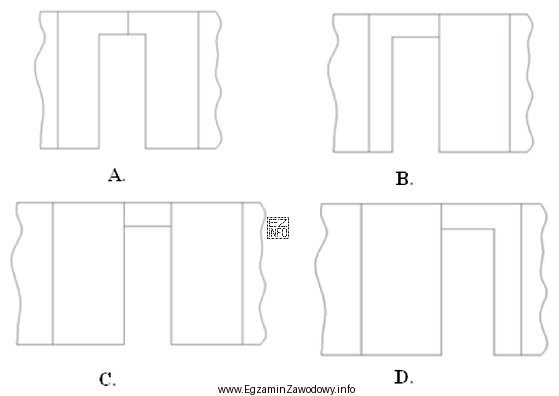

W praktyce poprawny rysunek (w tym zadaniu wskazany jako odpowiedź prawidłowa) przedstawia taki schemat, w którym:
- połączenia płyt są przesunięte względem siebie,
- nie ma sytuacji, w której cztery narożniki płyt spotykają się w jednym punkcie (tzw. krzyż spoin),
- nie ma pionowej lub poziomej spoiny kończącej się dokładnie w narożu otworu.
Dlaczego pozostałe propozycje są błędne? Typowo błędne rysunki pokazują jedną z dwóch nieprawidłowości: (1) spoinę biegnącą przez naroże otworu, co ułatwia inicjację pęknięcia, albo (2) krzyżowanie spoin w jednym punkcie nad otworem, co osłabia okładzinę i pogarsza trwałość wykończenia. Często spotyka się też rozwiązanie "najszybsze w montażu", ale niekorzystne eksploatacyjnie – z dużą, prostą docinką nad otworem i nieprzemyślanym przebiegiem styków.
Wskazówka egzaminacyjna: przy zadaniach z rysunkami szukaj najpierw tego, czy w narożach otworu nie kończy się żadna spoina oraz czy nie widać krzyża styków. Jeśli widzisz taki układ, to jest to silny sygnał, że wariant jest niepoprawny.
