KWALIFIKACJA BUD1 - CZERWIEC 2020



PYTANIE NR 2.

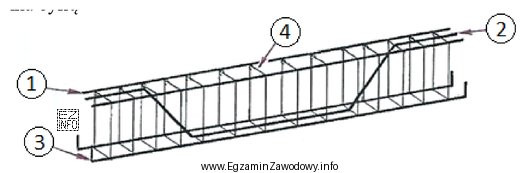

Pręt nośny prosty belki oznaczono na rysunku cyfrą
Ilustracja przedstawia schemat konstrukcji zbrojenia belki, co jest kluczowe w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pręt nośny prosty belki to pręt podłużny przenoszący główne siły rozciągające w belce (zwykle w dolnej strefie przęsła). Na załączonym rysunku element ten został wskazany numerem 3, dlatego ta odpowiedź jest poprawna.

Pełne wyjaśnienie:

W belce żelbetowej podstawowym zbrojeniem "pracującym" na zginanie są pręty nośne (główne) podłużne. To one przejmują rozciąganie, którego beton samodzielnie nie przenosi efektywnie. W typowym układzie statycznym belki w przęśle strefa rozciągana znajduje się na dole, więc pręty nośne proste najczęściej są prowadzone wzdłuż dolnej krawędzi elementu.

Pytanie sprawdza umiejętność czytania rysunku zbrojeniowego i rozpoznania, który element jest prętem nośnym prostym, a które są innymi składnikami zbrojenia.

  • Odpowiedź "3" jest właściwa, ponieważ na rysunku właśnie tym numerem oznaczono pręt podłużny pełniący funkcję nośną (pręt główny).
  • Odpowiedzi "1", "2" i "4" są błędne, gdy numer wskazuje element innego typu, np. strzemiona (zbrojenie poprzeczne), pręty montażowe (pomocnicze, stabilizujące kosz zbrojeniowy) albo pręty o innym przebiegu (np. odgięte/doginane) niebędące "prostym prętem nośnym". Typową pomyłką jest kierowanie się samym położeniem numeru na rysunku zamiast funkcją i przebiegiem pręta.

Wskazówka egzaminacyjna: najpierw ustal, czy oznaczony pręt jest podłużny (biegnie w osi belki), a potem czy znajduje się w strefie rozciąganej i ma charakter główny (ciągły/kluczowy dla nośności). Dopiero wtedy przyporządkuj mu numer z rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pręt nośny w belce żelbetowej?
Pręt nośny to pręt zbrojeniowy, który przenosi główne siły rozciągające w belce pracującej na zginanie. Zwykle jest to zbrojenie podłużne umieszczone w strefie rozciąganej (często przy dolnej krawędzi przęsła). To kluczowy element dla nośności belki.
Jak odróżnić pręt nośny od strzemion na rysunku zbrojenia?
Pręt nośny jest zazwyczaj podłużny (biegnie wzdłuż belki), a strzemiona są poprzeczne i tworzą "ramki" obejmujące pręty podłużne. Na rysunkach strzemiona często powtarzają się gęsto wzdłuż belki, a pręty główne są ciągłe.
Dlaczego pręty nośne w belce są często na dole?
W typowej belce swobodnie podpartej obciążonej w przęśle dolna część przekroju jest rozciągana. Beton słabo przenosi rozciąganie, więc umieszcza się tam zbrojenie podłużne, które przejmuje te naprężenia. To właśnie są pręty nośne (główne).
Jakie informacje trzeba umieć odczytać z rysunku zbrojeniowego belki?
Najczęściej: przebieg i liczba prętów, ich średnice, długości i kształty (proste/odgięte), rozstaw strzemion, klasy stali, otulina oraz oznaczenia elementów (numery pozycji). Na egzaminie często sprawdza się rozpoznanie elementów po numerze na rysunku.
Czy pręt montażowy może być pomylony z prętem nośnym?
Tak, bo oba mogą być prętami podłużnymi. Różnica jest funkcjonalna: pręt nośny przenosi obciążenia, a montażowy stabilizuje kosz zbrojeniowy i ułatwia wiązanie. Pomyłka wynika zwykle z patrzenia tylko na kształt, bez analizy roli i położenia w przekroju.
Kiedy w belce występują pręty nośne górą zamiast dołem?
Górne pręty nośne pojawiają się w strefach, gdzie górna część belki jest rozciągana, np. nad podporami w belkach ciągłych lub w miejscach występowania momentów ujemnych. Dlatego zawsze trzeba powiązać położenie prętów z pracą statyczną elementu.
Jakie błędy najczęściej robi się przy identyfikacji prętów na rysunku?
Najczęstsze to: mylenie strzemion z prętami podłużnymi, ignorowanie przekroju (rozciąganie/ściskanie), wybór numeru "najbliżej" elementu zamiast właściwego oznaczenia, oraz nieuwzględnianie, że pręt nośny zwykle jest ciągły i ma większe znaczenie konstrukcyjne niż pręty pomocnicze.
Czy sama liczba przy pręcie na rysunku oznacza jego średnicę?
Nie zawsze. W wielu rysunkach liczba przy elemencie oznacza numer pozycji (identyfikator pręta), a średnica jest podana osobno w opisie zbrojenia lub w zestawieniu stali. Dlatego trzeba sprawdzić legendę/opisy rysunku, jeśli są dostępne.
Jak przygotować się do zadań z czytania rysunków zbrojeniowych na egzamin?
Ćwicz na wielu przykładach: najpierw rozpoznawaj elementy (pręty główne, dodatkowe, montażowe, strzemiona), potem ucz się łączyć je z numerami pozycji. Pomaga też porównywanie widoku podłużnego z przekrojem oraz szybkie wyszukiwanie elementów ciągłych i powtarzalnych.
Dlaczego poprawne rozpoznanie pręta nośnego jest ważne na budowie?
Pomylenie pręta nośnego z innym elementem może skutkować błędnym ułożeniem zbrojenia i spadkiem nośności belki. Przed betonowaniem wykonuje się kontrolę zbrojenia, gdzie trzeba umieć wskazać pręty główne, ich położenie, ciągłość i zgodność z dokumentacją.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że pręt nośny prosty belki to pręt podłużny przenoszący główne siły rozciągające w belce (zwykle w dolnej strefie przęsła).

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków (wymagania ogólne dot. zbrojenia podłużnego belek)
  • PN-EN 13670:2011 Wykonywanie konstrukcji z betonu (wymagania wykonawcze dotyczące m.in. zbrojenia i kontroli przed betonowaniem)

Materiały:

  • Podręczniki i skrypty do zbrojenia konstrukcji żelbetowych (rozdziały o belkach)
  • Zestawy przykładowych rysunków zbrojeniowych belek (przekroje i widoki podłużne)
  • Materiały szkoleniowe producentów stali zbrojeniowej dotyczące czytania rysunków
