W belkach żelbetowych strzemiona są zbrojeniem poprzecznym, które współpracuje przy przenoszeniu sił tnących i ogranicza zarysowanie ukośne. W praktyce wykonawczej kluczowe jest, aby ich rozstaw był zgodny z dokumentacją zbrojeniową, a nie "typowy" z doświadczenia.

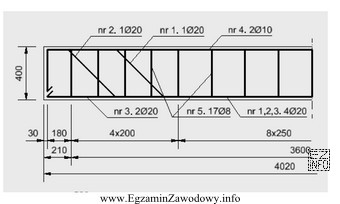

Pytanie dotyczy strefy przypodporowej, czyli odcinka belki w pobliżu podpory. To rejon, w którym często występują większe siły tnące, dlatego na rysunkach zbrojeniowych zwykle spotyka się tam zagęszczenie strzemion w porównaniu z częścią środkową przęsła. Żeby odpowiedzieć poprawnie, należy:
- zidentyfikować na rysunku, gdzie projektant wyznaczył strefę przypodporową (odcinek przy podporze),
- odczytać opis rozstawu strzemion przypisany właśnie do tego odcinka,
- wybrać wartość zgodną z odczytem.
Odpowiedź "20 cm" jest właściwa, ponieważ odpowiada rozstawowi wskazanemu na rysunku dla strefy przypodporowej.
Dlaczego pozostałe wartości są błędne? "18 cm" i "21 cm" mogą kusić jako wartości "bliskie" 20 cm, co jest typową pułapką przy nieuważnym czytaniu oznaczeń. "25 cm" bywa rozstawem spotykanym w mniej wytężonych strefach, ale jeżeli rysunek przewiduje 20 cm przy podporze, to większy rozstaw oznaczałby wykonanie niezgodne z projektem.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy strefy przypodporowej, czy środkowej. Te same strzemiona mogą mieć różne rozstawy na długości jednej belki, a błąd zwykle wynika z odczytu "złego odcinka".
