KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 15.

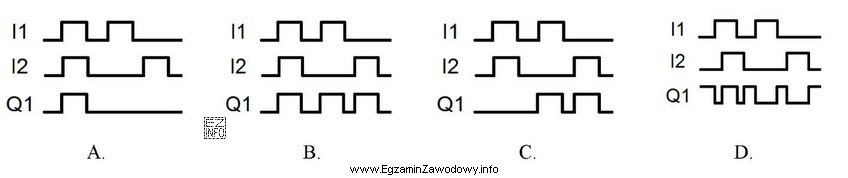

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1⊕ I2?
Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Funkcja XOR (I1 ⊕ I2) zwraca wartość 1, gdy wejścia I1 i I2 są różne, a wartość 0, gdy są takie same. Analizując przebiegi czasowe dla odpowiedzi C, widzimy, że Q1 zmienia się zgodnie z tą funkcją: jest 1, gdy I1 i I2 są różne, i 0, gdy są takie same. Dlatego poprawną odpowiedzią jest C.
