KWALIFIKACJA TLO1 - CZERWIEC 2020

PYTANIE NR 27.

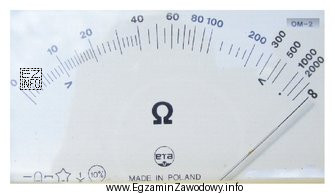

Przed wykonaniem pomiaru wskazówka omomierza szeregowego zajmowała położenie przedstawione na rysunku. Oznacza to
Ilustracja przedstawia analogowy omomierz, który jest używany do pomiaru rezystancji elektrycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W omomierzu szeregowym położenie wskazówki przed rozpoczęciem pomiaru (dla rozłączonych przewodów) odpowiada "nieskończonej" rezystancji i jest typowym stanem spoczynkowym sprawnego przyrządu.
Dlatego taki odczyt interpretuje się jako stan zdatności, a nie przeciążenie ani przypadek.

Pełne wyjaśnienie:

Omomierz szeregowy jest przyrządem z własnym źródłem zasilania (np. baterią) i wewnętrznym układem pomiarowym, w którym prąd płynący przez badany element zależy od jego rezystancji. Skala omowa w miernikach analogowych jest zwykle odwrócona w porównaniu do skali napięcia/prądu: przy większej rezystancji prąd jest mniejszy, więc wychylenie wskazówki maleje.

Jeżeli przed wykonaniem pomiaru przewody pomiarowe nie są podłączone do elementu (obwód jest otwarty), to rezystancja "widziana" przez miernik jest bardzo duża (praktycznie nieskończona). W sprawnym omomierzu odpowiada temu charakterystyczne położenie wskazówki na końcu skali właściwym dla bardzo dużej rezystancji. To jest typowe zachowanie poprawnie działającego przyrządu, więc wniosek brzmi: stan zdatności przyrządu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "stan niezdatności przyrządu." – sama obserwacja prawidłowego położenia spoczynkowego nie świadczy o niezdatności. Niezdatność częściej ujawnia się np. brakiem możliwości ustawienia zera (po zwarciu końcówek) lub niestabilnymi wskazaniami, ale to wymaga innych warunków testu.
  • "przypadkowe położenie wskazówki." – w mierniku analogowym położenie wskazówki wynika z układu pomiarowego i warunków obwodu. W stanie otwartego obwodu wskazówka zajmuje przewidywalne położenie, a nie losowe.
  • "przeciążenie przyrządu." – przeciążenie wiąże się z przekroczeniem dopuszczalnych wartości (np. zbyt dużym prądem) i w omomierzu nie jest typowo wnioskowane z położenia spoczynkowego przed pomiarem. Właściwa interpretacja odnosi się do rezystancji (otwarty obwód), a nie do przeciążenia.

Wskazówka egzaminacyjna: przy pytaniach o omomierz analogowy zawsze przypomnij sobie, że skala omowa jest "odwrotna", a stan przed pomiarem często odpowiada rozwarciu obwodu (bardzo duża rezystancja). To pomaga uniknąć automatycznego przenoszenia intuicji z woltomierza lub amperomierza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Omomierz szeregowy to analogowy miernik rezystancji, w którym badany element jest włączany w obwód szeregowo z wewnętrznym źródłem i ustrojem pomiarowym. Wskazówka wychyla się zależnie od prądu, więc skala omowa bywa odwrócona. Różnice dotyczą głównie układu wewnętrznego i interpretacji skali.
W omomierzu analogowym większa rezystancja oznacza mniejszy prąd w obwodzie pomiarowym, a mniejszy prąd daje mniejsze wychylenie wskazówki. Dlatego "duża rezystancja" znajduje się zwykle po stronie małego wychylenia, a "mała rezystancja" po stronie dużego wychylenia. To typowa pułapka na egzaminie.
Położenie wskazówki przed pomiarem odpowiada warunkom, gdy końcówki nie są przyłożone do elementu (obwód jest otwarty). W sprawnym omomierzu wskazówka ustawia się wtedy w przewidywalnym miejscu skali związanym z bardzo dużą rezystancją. To jest wskazówka o stanie pracy miernika, a nie o badanym elemencie.
Najpierw obserwuje się zachowanie wskazówki w stanie "bez pomiaru" (rozłączone końcówki), a następnie wykonuje kontrolę poprzez zwarcie końcówek i ewentualne ustawienie zera, jeśli miernik to przewiduje. Brak reakcji, niestabilność lub brak możliwości regulacji mogą świadczyć o problemie (np. z baterią lub mechaniką ustroju).
Tak. Omomierz korzysta z własnego zasilania, więc spadek napięcia baterii zmienia prąd w obwodzie pomiarowym. Skutkiem mogą być zaniżone wychylenia wskazówki i błędne odczyty rezystancji, a w skrajnych przypadkach brak możliwości poprawnego ustawienia wskazań kontrolnych. Dlatego kontrola zdatności przed pomiarem jest ważna.
Pomiary rezystancji stosuje się m.in. przy sprawdzaniu ciągłości przewodów, ocenie połączeń masowych, weryfikacji wiązek po naprawie oraz przy diagnostyce przerw i złych styków. W awionice pomaga to odróżnić usterkę elektryczną od problemu w samym urządzeniu. Zawsze trzeba dobrać zakres i metodę do dokumentacji obsługowej.
Najczęstsze błędy to: mylenie stron skali (odwrócona skala omowa), odczyt z niewłaściwej podziałki, brak kontroli zdatności miernika przed pomiarem oraz interpretowanie wskazań bez uwzględnienia zakresu. Często też zapomina się, że sam miernik może wprowadzać błąd, jeśli jest rozregulowany lub ma słabe zasilanie.
W omomierzu wnioski o "przeciążeniu" nie wynikają zwykle z typowego położenia spoczynkowego przed pomiarem. Przeciążenia kojarzy się raczej z niewłaściwym doborem zakresu lub przekroczeniem dopuszczalnych parametrów w innych trybach pomiaru. Przy rezystancji kluczowe jest, czy wskazanie odpowiada rozwarciu lub zwarciu obwodu.
Multimetr cyfrowy zwykle automatycznie dobiera zakres lub ułatwia odczyt liczbowy, a wyniki są mniej zależne od interpretacji skali. Omomierz analogowy wymaga poprawnej interpretacji wskazówki i skali (często odwróconej) oraz bywa bardziej wrażliwy na stan zasilania i regulację. W obu przypadkach trzeba odłączyć badany element od zasilania obiektu.
Warto przećwiczyć: (1) co oznacza rozwarcie i zwarcie końcówek w omomierzu, (2) dlaczego skala omowa bywa odwrócona, (3) jak wygląda typowa kontrola miernika przed pomiarem, (4) jakie objawy wskazują na usterkę miernika. Na egzaminie czytaj uważnie, czy pytanie dotyczy stanu "przed pomiarem" czy "w trakcie".
