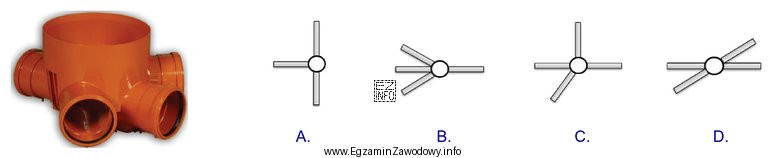

Kineta w studzience kanalizacyjnej jest elementem, który narzuca geometrię włączeń przewodów: liczbę króćców oraz ich wzajemne kierunki w planie. W tym zadaniu należy porównać widoczny układ czterech króćców z czterema schematami A–D.
Właściwe dopasowanie polega na sprawdzeniu dwóch rzeczy:
- liczby przyłączy (ile przewodów można włączyć),
- rozmieszczenia i kątów – czy króćce są po jednej stronie w "grupie", czy rozłożone symetrycznie oraz czy występują kąty proste lub ostre.
Odpowiedź "B" pasuje, bo przedstawia trzy przewody dochodzące z jednej strony (zbiegające się pod kątami ostrymi w jednym węźle) oraz jeden przewód po stronie przeciwnej. Dokładnie taki układ widać na kinetcie: trzy króćce zgrupowane blisko siebie po jednej stronie i pojedynczy króciec po drugiej stronie.
Dlaczego pozostałe warianty nie pasują?
- "A" pokazuje układ z kierunkami w kątach prostych (lewo–góra–dół), który nie odpowiada zgrupowaniu trzech króćców pod kątami ostrymi.
- "C" sugeruje inne rozłożenie (mniej zbieżnych przyłączy po jednej stronie i inny przebieg ukośny), więc nie odtwarza układu "3 z jednej strony + 1 z przeciwnej".
- "D" zawiera linie ukośne krzyżujące się, co odpowiadałoby innemu rozwiązaniu węzła (inny kierunek i relacje między przewodami) niż w prefabrykowanej kinetcie.
Wskazówka egzaminacyjna: najpierw policz króćce, potem sprawdź, czy występuje "grupa" przyłączy po jednej stronie i czy jest pojedynczy króciec po drugiej. To minimalizuje pomyłki wynikające z oglądania rysunku "na oko".
