W instalacjach antenowych zagrożeniem są zarówno bezpośrednie wyładowania atmosferyczne (uderzenie pioruna), jak i przepięcia indukowane w przewodach przez pobliskie wyładowania. Pytanie dotyczy ochrony przed wyładowaniami atmosferycznymi, czyli w pierwszej kolejności ochrony odgromowej (przejęcie prądu piorunowego i bezpieczne odprowadzenie do ziemi).

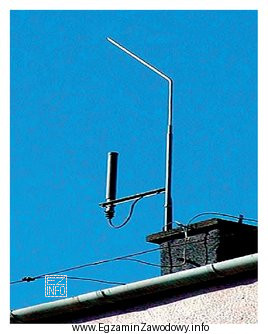

Odpowiedź "zwód odgromowy." jest poprawna, bo zwód jest elementem, który ma za zadanie przechwycić kanał wyładowania i zapewnić, aby prąd piorunowy popłynął przewidzianą drogą (przez elementy instalacji odgromowej i uziemienie), a nie przez konstrukcję anteny, przewody koncentryczne czy urządzenia abonenckie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym ujęciu:
- "iskiernik." – to element stosowany jako ochrona przepięciowa/ograniczająca przepięcia (tworzy kontrolowaną drogę przeskoku przy zbyt wysokim napięciu). Może chronić urządzenia przed skutkami przepięć, ale nie jest podstawowym środkiem przejęcia bezpośredniego uderzenia pioruna w sensie ochrony odgromowej całej instalacji.
- "instalację zasilającą." – zasilanie nie stanowi ochrony przed wyładowaniami. Owszem, w praktyce stosuje się ochronniki i uziemienia w torach zasilania, ale sama "instalacja zasilająca" nie jest rozwiązaniem odgromowym.
- "instalację odgromową budynku, do połowy jego wysokości" – sformułowanie jest problematyczne: ochrona odgromowa musi zapewniać właściwe strefy ochronne i ciągłość drogi prądowej. "Do połowy wysokości" nie opisuje poprawnie zasady działania i może sugerować rozwiązanie niepełne, które nie zapewnia przejęcia wyładowania dla elementów ponad strefą ochronną.
Wskazówka egzaminacyjna: gdy w treści pojawia się "wyładowanie atmosferyczne", myśl o elementach odgromowych (zwód/odprowadzenie/uziemienie). Gdy pojawia się "przepięcie", wtedy rozważ ochronniki (np. iskierniki/ograniczniki) jako uzupełnienie.
