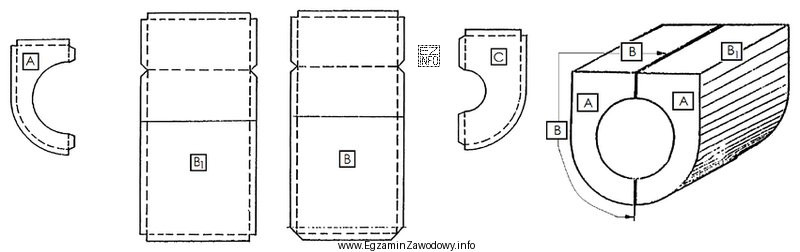

W tego typu zadaniach kluczowe jest odczytanie, co przedstawia rozwinięcie blacharskie i ile części przewidziano do montażu. Rozwinięcie to kształt/kształty wycinane z płaskiej blachy, które po zagięciach i połączeniu (np. na zakład, z łączeniem nitowanym/wkrętami lub innym typowym dla płaszczy ochronnych) tworzą docelowy element osłony.
Odpowiedź "kaptura dwuczęściowego" jest właściwa, gdy z rozwinięcia wynika, że:
- element ma formę osłony "nakrywającej" (kaptur), typowej dla armatury/elementów wymagających zabudowy z góry lub dookoła,
- do wykonania całości potrzebne są dwie części (np. dwie połówki lub część zasadnicza i część domykająca), co wskazuje na konstrukcję dwuczęściową.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "króćca jednoczęściowego" – króciec jest elementem o geometrii zbliżonej do odcinka cylindrycznego/stożkowego łączącego lub wyprowadzającego (w praktyce osłon bywa to "kołnierz"/odcinek dopasowujący). Jego rozwinięcie zwykle odpowiada jednej bryle powstającej z jednego wykroju, a nie zestawowi części typowych dla kaptura.
- "kaptura jednoczęściowego" – nawet jeśli element jest kapturem, wariant jednoczęściowy zakłada wykonanie całości z jednego rozwinięcia. Jeśli na rozwinięciu są przewidziane elementy do złożenia w komplet z dwóch części, odpowiedź "jednoczęściowy" nie pasuje.
- "króćca dwuczęściowego" – łączy dwie niezgodne cechy: po pierwsze, nazwa elementu (króciec) nie odpowiada charakterowi osłony zaworowej; po drugie, dwuczęściowość nie zmienia faktu, że geometria i przeznaczenie króćca różnią się od kaptura. W zadaniu sprawdzana jest umiejętność rozpoznania typu elementu, a nie tylko liczby części.
Wskazówka egzaminacyjna: najpierw ustal rodzaj elementu (kaptur czy króciec) na podstawie przeznaczenia i ogólnej geometrii rozwinięcia, a dopiero potem policz, czy element jest jedno- czy dwuczęściowy (ile wykrojów tworzy komplet do montażu).
