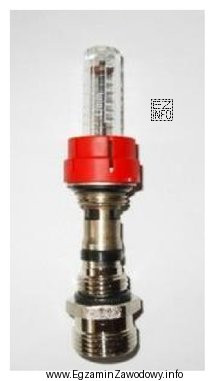

Rozpoznanie rotametru opiera się na jego typowej budowie i funkcji. Rotametr jest przepływomierzem o prostej zasadzie działania: przepływ czynnika unosi pływak wewnątrz pionowej, zwykle przezroczystej i zwężającej się rurki, a odczyt wykonuje się z podziałki (skali) umieszczonej na obudowie.
Dlaczego poprawna jest odpowiedź "rotametr."? Ponieważ jest to urządzenie, które w praktyce instalacyjnej służy do wizualnej kontroli i często regulacji przepływu w obiegach, np. w układach grzewczych czy obiegach instalacji solarnych. Na rysunkach i zdjęciach zwykle kojarzy się ze skalą przepływu i charakterystycznym elementem wskazującym (pływak).
Dlaczego pozostałe odpowiedzi nie pasują?
- "zawór zwrotny." – to element zapewniający jednokierunkowy przepływ. Zwykle nie ma skali odczytowej przepływu i nie jest przyrządem pomiarowym; jego obudowa bywa zwarta i metalowa, bez przezroczystej części do odczytu.
- "ciepłomierz." – mierzy ilość energii cieplnej przekazanej w instalacji. Do tego potrzebuje co najmniej pomiaru przepływu oraz różnicy temperatur (czujniki na zasilaniu i powrocie). W praktyce jest to zestaw/urządzenie o innej formie (korpus przepływomierza + elektronika/wyświetlacz), a nie prosty wskaźnik pływakowy.
- "zawór bezpieczeństwa." – służy do ochrony instalacji przed nadmiernym ciśnieniem poprzez upust medium. Ma nastawę ciśnienia, króciec wylotowy, często dźwignię testową, ale nie pełni roli pomiaru przepływu i nie posiada typowej skali odczytowej.
Wskazówka egzaminacyjna: gdy na urządzeniu widać skalę i element, który zmienia położenie wraz z natężeniem przepływu, najpierw rozważ przyrządy pomiarowe (przepływomierze), a dopiero potem armaturę zabezpieczającą lub odcinającą.
