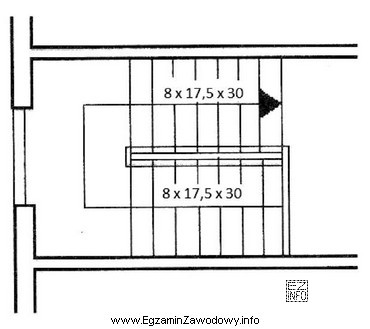

W zadaniach z rysunku budowlanego kluczowe jest rozróżnienie liczby stopni od wymiarów stopnia. Liczba stopni jest wielkością policzalną (nie ma jednostki), natomiast wysokość i szerokość stopnia podaje się w jednostkach długości (tu w centymetrach).
W praktyce wykonawczej (betoniarz-zbrojarz) poprawny odczyt geometrii schodów ma bezpośredni wpływ na:
- przygotowanie deskowania i sprawdzenie zgodności z projektem,
- ustalenie poziomów i wysokości (kolejnych podniesień),
- kontrolę wygody użytkowania schodów (zależnej od wysokości i szerokości stopni).
Poprawna odpowiedź wskazuje: 8 stopni, wysokość 17,5 cm oraz szerokość 30 cm. Taki zestaw danych jest typowy: jedna wartość odnosi się do liczby stopni, a dwie kolejne opisują geometrię pojedynczego stopnia.
Odpowiedzi niepoprawne reprezentują częste pomyłki:
- Zamiana wysokości z szerokością (np. potraktowanie 30 cm jako wysokości, a 17,5 cm jako szerokości). To błąd wynikający z mylenia pojęć podstopnica i stopnica.
- Błędny odczyt liczby stopni jako 30. W praktyce liczba stopni jest zwykle małą liczbą całkowitą dla jednego biegu; większe wartości na rysunku częściej odnoszą się do wymiarów w cm, a nie do ilości elementów.
- Przypisanie wąskiego wymiaru (np. 8 cm) do szerokości stopnia, co jest nielogiczne użytkowo i zwykle wynika z odczytania niewłaściwego wymiaru (np. grubości, odsunięcia, fragmentu opisu) jako stopnicy.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku informację o ilości stopni (zapis liczbowy bez jednostki), a dopiero potem przypisz wymiary w cm do kierunku: pion (wysokość) i poziom (szerokość). Taka kolejność ogranicza ryzyko zamiany wartości.
