KWALIFIKACJA ELE5 - STYCZEŃ 2016

Wyjaśnienie poprawnej odpowiedzi:

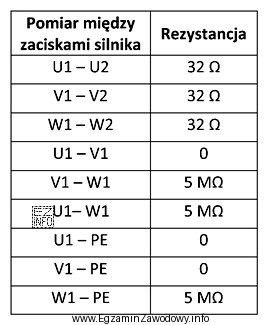

W tabeli wyniki pomiarów rezystancji izolacji między uzwojeniami U1-V1, V1-W1 oraz U1-W1 wynoszą 5 MΩ, co jest wartością typową dla dobrej izolacji. Jednak rezystancja izolacji między uzwojeniami a ziemią (PE) dla U1 i V1 wynosi 0 Ω, co wskazuje na uszkodzenie izolacji w tych uzwojeniach. Wartości rezystancji uzwojeń U1-U2, V1-V2, W1-W2 są jednakowe i wynoszą 32 Ω, co nie wskazuje na zwarcie międzyzwojowe ani przerwę w uzwojeniu.
