Amperomierz dobiera się do rodzaju prądu (stały/przemienny), zakresu oraz przebiegu w czasie (czy prąd jest ustalony, czy występują duże wartości chwilowe). W praktyce rozruch napędu jest sytuacją szczególną: prąd w chwili startu bywa wielokrotnie większy od prądu pracy ustalonej, a jego wskazanie ma znaczenie diagnostyczne (np. ocena przeciążeń, stanu uzwojeń, problemów mechanicznych).
Odpowiedź "rozruchu silnika szeregowego prądu stałego" jest właściwa, ponieważ silnik szeregowy DC ma charakterystykę sprzyjającą występowaniu wysokich prądów rozruchowych, a miernik stosowany do takiego pomiaru musi być przygotowany na duże wartości chwilowe i odpowiedni typ pomiaru prądu stałego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wyjściowego prądnicy synchronicznej" – prądnice synchroniczne w typowych zastosowaniach dają prąd przemienny, a pomiar może wymagać przyrządu dostosowanego do AC i warunków pracy generatora (inne zakresy i warunki obciążenia niż przy rozruchu silnika DC).
- "sterującego tyrystorem mocy" – prądy sterujące elementami mocy (bramka) mają zwykle małe wartości i inny charakter niż prądy w torze mocy; do takich pomiarów dobiera się czułe przyrządy o małych zakresach, a nie mierniki do dużych prądów.
- "pobieranego z sieci przez spawarkę transformatorową" – spawarka transformatorowa jest odbiornikiem zasilanym z sieci AC; pomiar prądu sieciowego wymaga przyrządu przystosowanego do AC i często uwzględnienia odkształceń/prądów zmiennych, co nie odpowiada typowemu pomiarowi prądu rozruchu silnika DC.

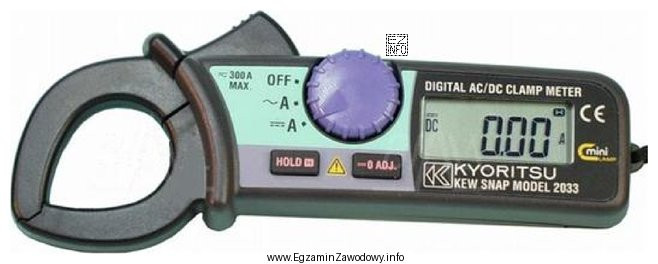

Wskazówka egzaminacyjna: gdy w zadaniu jest "przedstawiony amperomierz", kluczowe jest odczytanie z tarczy/oznaczeń, czy miernik jest do DC/AC oraz jaki ma zakres. Następnie dopasuj to do sytuacji, w której spodziewasz się odpowiednio dużych (lub małych) prądów i ich zmian w czasie.
