W budownictwie okrętowym stosuje się różne typy dokumentów dotyczących rurociągów: rysunki montażowe, szkice robocze, zestawienia, a także protokoły i karty pomiarowe. Kluczowe jest rozpoznanie, co przedstawia dokument i do czego służy.

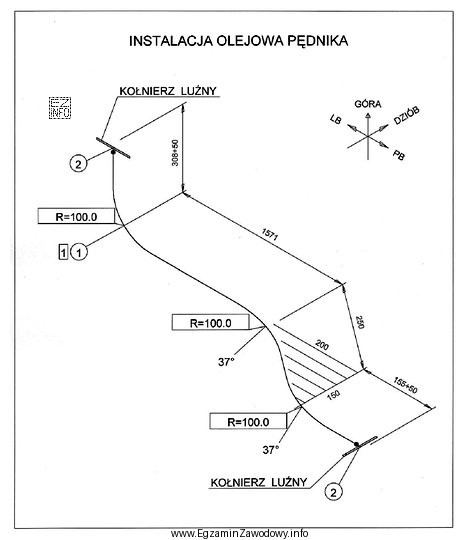

Odpowiedź "rysunek aksonometryczny przebiegu odcinka rurociągu" jest poprawna, ponieważ aksonometria prezentuje elementy w sposób przestrzenny. Taki rysunek pozwala zobaczyć trasę rury w trzech wymiarach, z uwzględnieniem załamań, odejść i wzajemnego położenia odcinków. W praktyce monter korzysta z niego, aby zrozumieć orientację rurociągu w przestrzeni i kolejność dopasowania elementów.
Pozostałe odpowiedzi nie pasują do typowej formy takiego dokumentu:
- "rysunek rozkładu ciśnienia w odcinku systemu rurociągu" sugeruje wykres lub mapę wartości ciśnienia (wynik obliczeń lub pomiarów). Tego typu materiał ma charakter analityczny, a nie montażowy, i zwykle nie przyjmuje postaci przestrzennego rysunku przebiegu rury.
- "szkic traserski przebiegu uchwytów rurociągu" dotyczyłby głównie miejsc i sposobu mocowania (uchwytów, obejm, punktów podparcia). Szkic traserski jest zazwyczaj uproszczony, roboczy i skupia się na trasowaniu/wyznaczeniu punktów, a nie na pełnym przestrzennym przebiegu odcinka rurociągu.
- "karta pomiarów ustawienia odcinka rurociągu" to dokument kontrolny (tabela, protokół), gdzie wpisuje się wyniki pomiarów, odchyłki i ewentualne korekty ustawienia. Nie jest to rysunek przedstawiający przebieg instalacji.
Na egzaminie warto zapamiętać prostą wskazówkę: jeśli dokument ma formę przestrzennego rysunku rury, najczęściej jest to aksonometria (często spotykana w instalacjach). Jeśli dominuje tabela z wynikami – to karta/raport pomiarów. Jeśli widać wykres zależności wartości – to materiał obliczeniowo-pomiarowy, a nie rysunek montażowy.
