Na rysunkach technicznych elementów kadłuba (np. fragmentów poszycia) zapas montażowy przedstawia się jako dodatkowy pas materiału pozostawiony przy krawędzi elementu. Graficznie często widać to jako podwójną linię krawędziową:
- linia wewnętrzna wyznacza obrys właściwy oraz wymiar teoretyczny (netto) elementu,
- linia zewnętrzna pokazuje wymiar rzeczywisty (brutto) z pozostawionym zapasem.

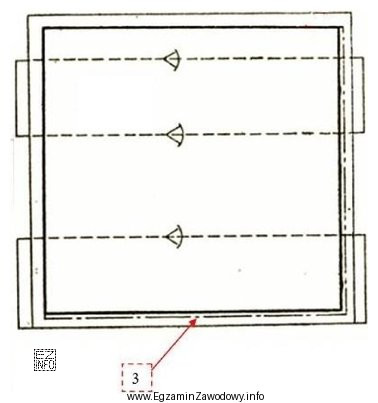

W tym zadaniu numer 3 wskazuje właśnie pas pomiędzy linią wewnętrzną i zewnętrzną przy dolnej krawędzi, więc poprawną odpowiedzią jest zapas montażowy. Taki zapas pozostawia się po to, aby podczas montażu sekcji i bloków można było wykonać precyzyjne dopasowanie, skompensować tolerancje oraz uzyskać prawidłową geometrię przed spawaniem. Po ostatecznym dopasowaniu zapas jest obcinany/obrabiany do wymiaru docelowego.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Linia gięcia blachy to linia technologiczna wyznaczająca miejsce zagięcia; jest "linią", a nie pasem nadmiaru materiału między dwiema krawędziami.
- Krawędź sekcji bez zapasu oznacza krawędź docelową, do której element ma być dopasowany bez dodatkowego naddatku; nie byłoby wtedy widocznego pasa materiału do późniejszego usunięcia.
- Krawędź blach bez zapasu analogicznie odnosi się do krawędzi finalnej blachy (netto), a nie do obszaru pomiędzy obrysem teoretycznym i rzeczywistym.
Wskazówka egzaminacyjna: jeśli na krawędzi widzisz dwie równoległe linie i "strefę" pomiędzy nimi, interpretuj to jako zapas/naddatek przeznaczony do dopasowania, a nie jako linię procesu (np. gięcia).
