Odwodnienie wykopu można wykonać na kilka sposobów, a kluczem w tym zadaniu jest rozpoznanie metody pokazanej na ilustracji.

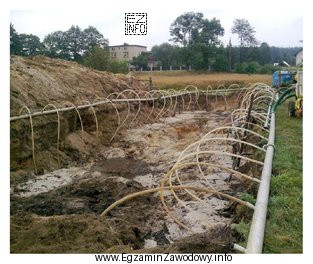

Odpowiedź "igłofiltrów" jest właściwa, gdy widać typowy zestaw igłofiltrowy: szereg cienkich elementów filtracyjnych (igieł) wprowadzonych w grunt wzdłuż krawędzi wykopu, połączonych przewodem/kolektorem ssawnym oraz współpracujących z pompą (często w zestawie z agregatem). Taka instalacja służy do odwodnienia wgłębnego, czyli obniżenia poziomu wód gruntowych w rejonie robót, aby dno wykopu było suche i stateczne.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście rozpoznawania technologii ze zdjęcia/rysunku?
- "rowków" – rowki odwadniające to proste odwodnienie powierzchniowe: woda spływa grawitacyjnie w wyprofilowanych rowkach do miejsca odpływu. Nie wymaga to typowych elementów instalacji ssawnej (kolektor, liczne cienkie filtry, pompa próżniowa/odwadniająca).
- "sączków" – sączki kojarzą się z lokalnym odsączeniem/filtracją wody w gruncie, często jako element uzupełniający. Zwykle nie tworzą gęstej linii igieł połączonych kolektorem w sposób charakterystyczny dla igłofiltrów.
- "drenów" – drenaż (dreny) to przewody/perforowane rury odprowadzające wodę, najczęściej pracujące grawitacyjnie lub w układach drenażowych o innej geometrii. Na ilustracjach dreny zwykle mają postać rur w obsypce filtracyjnej, a nie szeregu "igieł" podłączonych do kolektora ssawnego.
Wskazówka egzaminacyjna: jeśli na ilustracji widzisz wiele powtarzalnych, cienkich punktów/rurokanałów ustawionych w linii wokół wykopu oraz wspólny przewód zbiorczy, myśl o igłofiltrach. Jeżeli widać tylko wyprofilowane kanały na powierzchni – to raczej rowki odwadniające.
