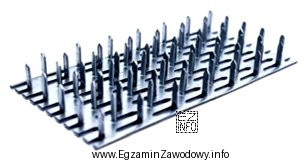

W montażu konstrukcji drewnianych stosuje się różne łączniki i okucia, których zadaniem jest przeniesienie sił między elementami nośnymi oraz zapewnienie odpowiedniej sztywności węzłów. Element pokazany na rysunku (łącznik ciesielski) jest przeznaczony do łączenia elementów dźwigarów, czyli do wykonywania połączeń w obrębie elementów nośnych (np. pasów i krzyżulców dźwigara/wiązara) zgodnie z projektem i technologią montażu.
Dlaczego poprawna jest odpowiedź: "łączenia elementów dźwigarów"?
Właśnie takie łączniki pracują w węzłach konstrukcji: umożliwiają połączenie dwóch lub kilku elementów drewnianych w sposób powtarzalny i kontrolowalny (dobór liczby i rozmieszczenia łączników, sposób mocowania). Ich funkcja jest konstrukcyjna — dotyczy elementów nośnych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "przedłużania belek na długości" — przedłużanie (łączenie na zakład, złącza ciesielskie, łączniki do złączy podłużnych) ma inną geometrię i inne wymagania pracy połączenia. Zwykły łącznik węzłowy nie jest przeznaczony do wykonywania złącza podłużnego belki.
- "spinania płyt pokrycia dachowego" — płyty poszycia/pokrycia mocuje się do krokwi/łat odpowiednimi łącznikami (np. wkrętami/gwoździami) oraz z zachowaniem zasad rozmieszczenia. "Spinanie" płyt realizuje się inaczej niż łączenie elementów dźwigara.
- "mocowania izolacji do konstrukcji" — izolacje mocuje się rozwiązaniami dedykowanymi do warstw izolacyjnych (inne miejsca pracy, inne obciążenia i wymagania), a nie łącznikiem konstrukcyjnym do węzłów nośnych.
Wskazówka egzaminacyjna: patrząc na rysunek, oceniaj, czy element jest typowo "nośny" (do węzłów konstrukcji), czy raczej "wykończeniowy" (poszycie, izolacje). W pytaniach o montaż konstrukcji drewnianych najczęściej chodzi o właściwą funkcję połączenia w układzie nośnym.
