KWALIFIKACJA TKO5 - CZERWIEC 2017

PYTANIE NR 34.
Przedstawiony na rysunku element stosowany jest do wykonywania połączeń uszkodzonych przewodów

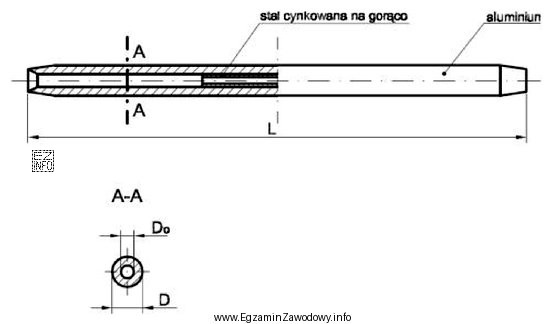

Rysunek techniczny przedstawiający podłużny, cylindryczny element.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek pokazuje element cylindryczny złożony z dwóch współosiowych warstw materiału: zewnętrznej z aluminium i wewnętrznej ze stali cynkowanej na gorąco, z fazowaniem końców. Taka budowa jest typowa dla tulei/złączki przeznaczonej do wykonywania połączeń naprawczych uszkodzonych przewodów.

Pełne wyjaśnienie:

Na rysunku widać podłużny element cylindryczny pokazany jako półwidok–półprzekrój oraz przekrój poprzeczny A‑A. Z opisu przekroju wynika, że element ma dwie współosiowe warstwy: zewnętrzną oznaczoną jako aluminium oraz wewnętrzną opisaną jako stal cynkowana na gorąco. Końce elementu są sfazowane, a całość ma podany wymiar długości L oraz średnice D i Do.

Taka konstrukcja wskazuje na element łączeniowy (tuleję/złączkę) przeznaczony do wykonywania połączeń przewodów, w tym połączeń naprawczych po uszkodzeniu przewodu. Warstwowa budowa jest szczególnie charakterystyczna dla elementów przeznaczonych do współpracy z przewodami wielomateriałowymi, gdzie wymagane jest właściwe dopasowanie materiałów i zachowanie parametrów mechanicznych oraz elektrycznych połączenia.

Odpowiedź "AFL" jest wskazana jako poprawna, ponieważ odpowiada oznaczeniu elementu stosowanego do wykonywania takich połączeń w praktyce osprzętu przewodowego (w tym dla przewodów o budowie aluminium + stal). Pozostałe odpowiedzi są mylące, ponieważ sugerują inny typ oznaczenia albo nie odpowiadają temu, co wynika z rysunku (dwuwarstwowa konstrukcja i przeznaczenie do łączenia/naprawy przewodów).

  • "O/FL" może być odczytane jako wariant oznaczenia, ale samo w sobie nie wynika z przedstawionej konstrukcji ani nie jest jednoznacznie kojarzone z tuleją naprawczą tego typu.
  • "AL" wskazuje wyłącznie na aluminium, tymczasem rysunek pokazuje także wewnętrzną warstwę stalową.
  • "FL" nie odzwierciedla informacji o obecności warstw aluminium i stali oraz może prowadzić do pomyłki z innymi elementami/oznaczeniami osprzętu.

Wskazówka egzaminacyjna: przy pytaniach "na podstawie rysunku" zawsze najpierw zidentyfikuj cechy konstrukcyjne (warstwy materiału, przekroje, fazowanie), a dopiero potem dopasuj oznaczenie i zastosowanie elementu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Półwidok–półprzekrój pokazuje jednocześnie kształt zewnętrzny elementu (widok) i jego budowę wewnętrzną (przekrój) w jednym rzucie. Dzięki temu łatwiej rozpoznać np. warstwy materiału, grubości ścianek czy sposób wykonania końców, bez rysowania dwóch oddzielnych widoków.
Najczęściej widać to w przekroju wzdłużnym lub poprzecznym: pojawiają się dwa współosiowe "pierścienie" albo dwie ścianki o różnych opisach materiałów. Dodatkowo pomagają linie odniesienia z podpisami (np. aluminium oraz stal cynkowana), a zakreskowanie pokazuje obszar materiału w przekroju.
Połączenie materiałów bywa potrzebne, gdy łączony przewód ma budowę wielomateriałową albo wymagane są różne właściwości w jednym elemencie. Aluminium sprzyja dobremu kontaktowi elektrycznemu z warstwą aluminiową przewodu, a stal zapewnia większą wytrzymałość mechaniczną i odporność na uszkodzenia.
L to długość elementu, D to średnica zewnętrzna, a Do zwykle oznacza średnicę wewnętrzną (otworu) widoczną w przekroju A‑A. W praktyce są to wymiary niezbędne do dopasowania tulei/złączki do konkretnego przewodu oraz doboru narzędzi i technologii montażu.
Wskazówkami są: kształt tulejowy (cylindryczny), przelotowa geometria (średnica wewnętrzna w przekroju), sfazowane końce ułatwiające wsunięcie przewodu oraz opis materiałów typowych dla osprzętu przewodowego. Taki element pracuje jako łącznik/tuleja, a nie jako uchwyt czy izolator.
Tak. Fazowanie (zwężenie krawędzi) ułatwia wprowadzenie końców przewodu do tulei i zmniejsza ryzyko zadzierania drutów lub uszkodzenia warstw przewodu podczas wsuwania. To także praktyczna cecha osprzętu, która poprawia powtarzalność montażu w warunkach terenowych.
Częste błędy to pomijanie przekroju A‑A i skupianie się tylko na zarysie zewnętrznym, nieuwzględnianie podpisów materiałów oraz wybieranie odpowiedzi na podstawie samego skrótu literowego. Warto czytać rysunek "od cech" (warstwy, przekroje), a dopiero potem dopasować nazwę/oznaczenie.
Połączenia naprawcze wykonuje się m.in. po mechanicznym uszkodzeniu przewodu, lokalnym przetarciu, korozji lub zerwaniu części drutów, gdy naprawa jest dopuszczona technicznie i nie wymaga wymiany całego odcinka. Decyzja zależy od oceny stanu przewodu i wymagań utrzymaniowych.
Ćwicz rozpoznawanie elementów po rysunkach: przekroje, opisy materiałów, wymiary i cechy montażowe. Dobrze działa zestawienie: zdjęcie elementu + rysunek techniczny + opis zastosowania. Warto też przeglądać karty katalogowe osprzętu używanego w sieciach zasilających i trakcyjnych.
Zależy od zakresu, ale zwykle wymagane jest rozumienie, co oznaczenie komunikuje o typie elementu i jego zastosowaniu. Jeśli pojawia się rysunek, kluczowe jest powiązanie oznaczenia z cechami widocznymi w przekroju (np. warstwy materiałów) i funkcją (połączenie/naprawa przewodu), a nie sama pamięciówka.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że rysunek pokazuje element cylindryczny złożony z dwóch współosiowych warstw materiału: zewnętrznej z aluminium i wewnętrznej ze stali cynkowanej na gorąco, z fazowaniem końców.

Materiały:

  • Podręczniki i skrypty z zakresu budowy sieci trakcyjnej oraz osprzętu do przewodów
  • Materiały producentów osprzętu (karty katalogowe złączek i tulei naprawczych) używanych w sieciach trakcyjnych
  • Ćwiczenia z czytania rysunku technicznego (półwidok, przekroje, wymiarowanie)
