KWALIFIKACJA BUD13 - STYCZEŃ 2017 (test 2)



PYTANIE NR 12.

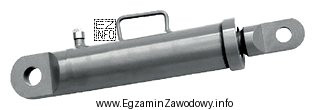

Przedstawiony na rysunku element układu hydraulicznego to
Ilustracja przedstawia siłownik hydrauliczny jednostronnego działania, co jest zgodne z poprawną odpowiedzią na pytanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siłownik hydrauliczny jednostronnego działania wykonuje pracę w jednym kierunku dzięki doprowadzeniu cieczy roboczej do jednej komory, a powrót następuje np. pod wpływem ciężaru, sprężyny lub obciążenia. Odpowiedzi z napędem pneumatycznym oraz z działaniem dwustronnym nie pasują do takiej konstrukcji.

Pełne wyjaśnienie:

W układach hydraulicznych maszyn do robót ziemnych i drogowych siłownik jest typowym elementem wykonawczym zamieniającym energię ciśnienia cieczy na ruch posuwisto-zwrotny. Siłownik hydrauliczny jednostronnego działania jest zasilany cieczą roboczą tak, aby wywołać ruch roboczy w jednym kierunku (np. wysuw tłoczyska). Ruch powrotny nie jest realizowany ciśnieniem cieczy w drugiej komorze, tylko innym czynnikiem, np. sprężyną, grawitacją, masą osprzętu lub siłą zewnętrzną.

Odpowiedź "siłownik pneumatyczny dwustronnego działania" jest niezgodna z kontekstem układu hydraulicznego: pneumatyka pracuje na sprężonym powietrzu i w typowych schematach maszyn roboczych jest odrębną instalacją. Odpowiedź "siłownik hydrauliczny dwustronnego działania" opisuje siłownik zasilany ciśnieniem w obu kierunkach ruchu (wysuw i wsuw), co jest inną zasadą pracy niż jednostronne działanie. Odpowiedź "tłoczysko siłownika jednostronnego działania" wskazuje tylko część siłownika, a pytanie dotyczy identyfikacji elementu jako całości (zespół wykonawczy), nie pojedynczego podzespołu.

W praktyce egzaminacyjnej warto pamiętać:

  • jednostronny = ciśnienie działa roboczo tylko w jednym kierunku,
  • dwustronny = ciśnienie steruje ruchem w obie strony,
  • "tłoczysko" to element konstrukcyjny, a nie pełny wykonawczy element układu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest siłownik hydrauliczny jednostronnego działania?
To siłownik, w którym ciecz robocza wywołuje ruch roboczy tylko w jednym kierunku (np. wysuw). Powrót odbywa się bez zasilania drugiej strony ciśnieniem, np. dzięki sprężynie, ciężarowi elementu lub sile zewnętrznej.
Jak odróżnić siłownik jednostronnego działania od dwustronnego na schemacie?
W schematach najczęściej rozpoznaje się je po sposobie zasilania komór: jednostronny ma zasilanie zasadniczo jednej strony (powrót innym czynnikiem), a dwustronny ma przewidziane sterowanie ciśnieniem dla obu kierunków ruchu. Na egzaminie kluczowe są oznaczenia króćców i komór.
Dlaczego siłownik pneumatyczny nie pasuje do układu hydraulicznego?
Hydraulika wykorzystuje ciecz (np. olej) i wysokie ciśnienia dla uzyskania dużych sił. Pneumatyka pracuje na sprężonym powietrzu i zwykle ma inne elementy (np. przygotowanie powietrza). W maszynach roboczych elementy pneumatyczne i hydrauliczne rozróżnia się po medium i symbolice.
Co oznacza określenie "dwustronnego działania" w siłowniku?
Oznacza, że siłownik może być zasilany ciśnieniem w obu kierunkach: ciśnienie powoduje zarówno wysuw, jak i wsuw tłoczyska. Dzięki temu ruch w obie strony jest sterowany i mniej zależny od obciążenia czy grawitacji.
Jaką rolę pełni tłoczysko w siłowniku hydraulicznym?
Tłoczysko przenosi ruch i siłę z tłoka na zewnątrz siłownika, łącząc siłownik z mechanizmem lub osprzętem maszyny. Jest to część siłownika, a nie samodzielny element wykonawczy układu hydraulicznego.
Kiedy w maszynach drogowych stosuje się siłowniki jednostronnego działania?
Stosuje się je tam, gdzie ruch powrotny może zapewnić obciążenie, sprężyna lub grawitacja, a sterowanie ciśnieniem potrzebne jest głównie w jednym kierunku. Przykłady zależą od konstrukcji maszyny i jej osprzętu oraz wymagań bezpieczeństwa i sterowalności.
Czy siłownik jednostronny może mieć sprężynę powrotną?
Tak. W wielu rozwiązaniach powrót realizuje sprężyna wewnątrz siłownika lub element zewnętrzny. To typowe rozwiązanie, gdy nie chce się prowadzić zasilania ciśnieniem dla powrotu, a potrzebny jest pewny powrót do pozycji spoczynkowej.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu siłowników?
Najczęstsze pomyłki to: ignorowanie rodzaju działania (jedno-/dwustronny), mylenie hydrauliki z pneumatyką tylko po słowie "siłownik", oraz wskazywanie części (np. tłoczyska) zamiast całego elementu wykonawczego. Pomaga analiza: medium, zasilanie komór i funkcja w układzie.
Co sprawdzić w dokumentacji, aby potwierdzić typ siłownika?
W dokumentacji warto sprawdzić: opis elementu, schemat połączeń (liczbę przewodów/króćców), parametry pracy (ciśnienie, skok, średnice) oraz sposób realizacji powrotu. Te informacje pozwalają odróżnić siłownik jednostronny od dwustronnego.
Jak przygotować się do pytań o symbole hydrauliczne na egzaminie BUD.13?
Ćwicz rozpoznawanie podstawowych elementów na schematach: pompa, rozdzielacz, zawory, filtry, siłowniki. Ucz się różnic funkcjonalnych (jedno-/dwustronny, hydraulika/pneumatyka) i rozwiązuj zadania ze schematami. Skup się na tym, co wynika z połączeń i działania elementu.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Odpowiedzi z napędem pneumatycznym oraz z działaniem dwustronnym nie pasują do takiej konstrukcji."

Materiały:

  • Podręczniki i skrypty z hydrauliki siłowej dla techników/operatorów
  • Instrukcje obsługi i dokumentacje serwisowe maszyn (sekcja: układ hydrauliczny)
  • Tablice symboli hydraulicznych stosowanych na schematach maszyn roboczych
