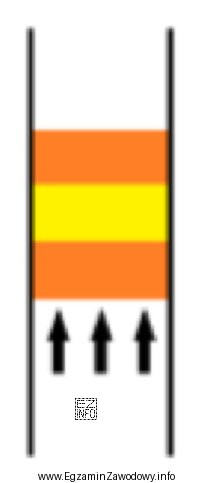

W pytaniu kluczowe jest oznaczenie barwne widoczne na fragmencie rurociągu. W praktyce okrętowej barwne pasy nanoszone na rury służą do szybkiej identyfikacji medium, co ogranicza ryzyko pomyłek podczas obsługi, remontu i działań awaryjnych.
Układ pasów pomarańczowy–żółty–pomarańczowy wskazuje na system olejowy. Zgodnie z zasadą opisaną w kontekście, kolor podstawowy rozróżnia główną grupę mediów (dla olejów smarnych i hydraulicznych jest to pomarańczowy), natomiast kolory dodatkowe (np. żółty) doprecyzowują rodzaj oleju lub parametry pracy. Strzałki pod pasami oznaczają wyłącznie kierunek przepływu i nie przesądzają o tym, czy medium jest parą, paliwem lub wodą.
Dlaczego pozostałe odpowiedzi nie pasują?
- "parowego" – instalacje parowe mają inne przypisania barw podstawowych (w kontekście: szary/srebrny). Sam fakt, że rurociąg jest pionowy lub ma strzałki, nie jest cechą specyficzną dla pary.
- "paliwowego" – częsty błąd wynika z mylenia barw. Dla paliw w kontekście wskazano kolor brązowy, a tu dominuje pomarańczowy, typowy dla olejów.
- "balastowego" – systemy balastowe (woda morska/balast) są kojarzone z kolorem zielonym w grupie wodnej. Układ pomarańczowy z żółtym paskiem nie odpowiada tej grupie.
Wskazówka egzaminacyjna: zawsze zaczynaj od rozpoznania koloru podstawowego (grupa medium), a dopiero potem analizuj pasek dodatkowy. To minimalizuje pomyłki między instalacją olejową i paliwową.
