W mechanice precyzyjnej spotyka się elementy złączne o nietypowych kształtach, które wymagają narzędzi specjalnych. Nakrętka rowkowa ma na zewnętrznym obwodzie wykonane rowki (nacięcia), dzięki którym można ją obracać kluczem o zakończeniu dopasowanym do tych rowków (np. kluczem hakowym lub podobnym, zależnie od konstrukcji).

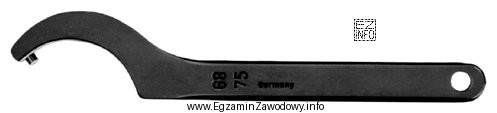

Odpowiedź "nakrętek rowkowych" jest poprawna, ponieważ przedstawiony klucz ma element roboczy umożliwiający oparcie/zaczepienie w rowku nakrętki. Taki sposób przeniesienia momentu obrotowego jest typowy dla nakrętek rowkowych, szczególnie tam, gdzie nie ma miejsca na klasyczny sześciokąt albo wymagane jest specyficzne zabezpieczenie i precyzyjna regulacja.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "nakrętek koronowych" – nakrętki koronowe mają charakterystyczne "korony" (wycięcia) służące zwykle do zabezpieczenia zawleczką. Do ich odkręcania najczęściej stosuje się odpowiedni klucz dopasowany do koron lub narzędzia uniwersalne, a nie klucz typowo współpracujący z rowkami na obwodzie.
- "śrub z łbem walcowym" – śruby z łbem walcowym zwykle współpracują z gniazdem (np. wewnętrznym) lub wymagają narzędzia do gniazda/łba, a nie zaczepiania o rowki na obwodzie.
- "śrub z łbem sześciokątnym" – do łbów sześciokątnych stosuje się klucze płaskie/oczkowe/nasadowe dopasowane do sześciokąta. Kształt klucza z rysunku nie zapewnia prawidłowego przylegania do sześciokąta, co grozi ześlizgnięciem i uszkodzeniem krawędzi.
Wskazówka egzaminacyjna: najpierw rozpoznaj, jak narzędzie przenosi moment (czy obejmuje sześciokąt, wchodzi w gniazdo, czy zaczepia się o rowek). Następnie dopasuj to do charakterystycznej cechy elementu złącznego (rowek, korona, gniazdo, sześciokąt).
