KWALIFIKACJA ELM6 - CZERWIEC 2016



PYTANIE NR 18.

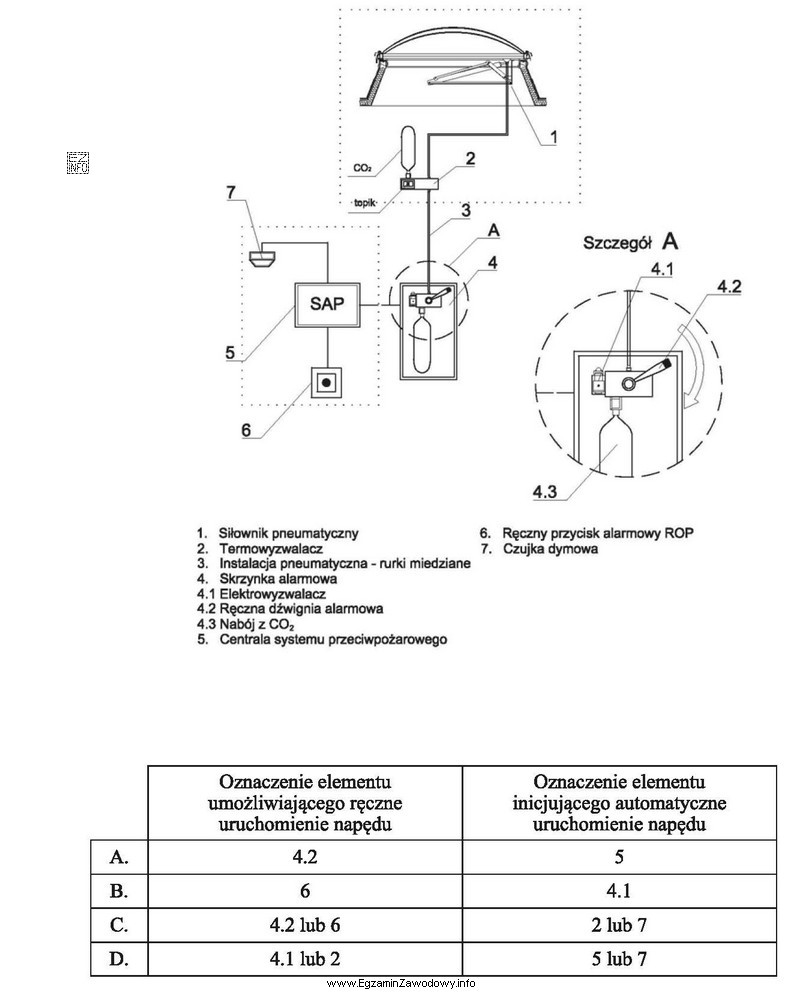

Przedstawiony na rysunku pneumatyczny układ napędu klap dymowych jest uruchamiany ręcznie lub automatycznie. Określ oznaczenia elementów, przy pomocy których układ można uruchomić ręcznie, a zadziałanie których inicjuje uruchomienie automatyczne?
Przedstawiony na rysunku pneumatyczny układ napędu klap dymowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy rysunku i legendy, elementy umożliwiające ręczne uruchomienie napędu to 4.2 (Ręczna dźwignia alarmowa) oraz 6 (Ręczny przycisk alarmowy ROP). Elementy inicjujące automatyczne uruchomienie napędu to 2 (Termowyzwalacz) oraz 7 (Czujka dymowa). Poprawna odpowiedź to C, ponieważ zawiera oznaczenia 4.2 lub 6 dla ręcznego uruchomienia oraz 2 lub 7 dla automatycznego uruchomienia.
