KWALIFIKACJA ELE2 - CZERWIEC 2016



PYTANIE NR 17.

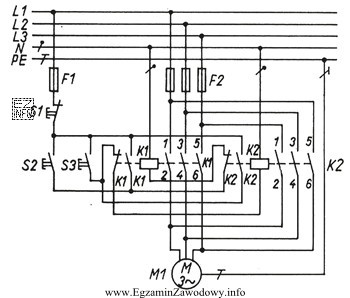

Przedstawiony na rysunku schemat układu zasilania i sterowania silnika trójfazowego służy do
Przedstawiony na rysunku schemat układu zasilania i sterowania silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widoczne są dwa styczniki (K1 i K2), które są sterowane przez przyciski S2 i S3. Przyciski te są zabezpieczone mechanicznie przed jednoczesnym włączeniem (blokada mechaniczna S3||). Stycznik K1 podłącza fazy L1, L2, L3 bezpośrednio do silnika, natomiast stycznik K2 zamienia fazy L1 z L3, co powoduje zmianę kierunku obrotów silnika trójfazowego.
