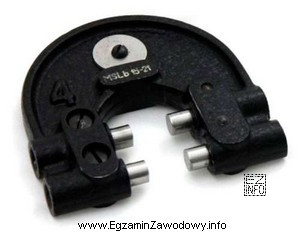

Sprawdzian szczękowy nastawny typu MSLb jest przyrządem granicznym do szybkiej kontroli wymiarowej w warunkach produkcji lub warsztatu. Oznaczenie "15–21" należy rozumieć jako zakres średnic w milimetrach, na jaki można nastawić przyrząd. Konstrukcja w kształcie litery C (podkowy) z przeciwległymi, gładkimi kowadełkami powoduje, że sprawdzian obejmuje element z zewnątrz i weryfikuje, czy zewnętrzny wymiar detalu mieści się w dopuszczalnym przedziale (logika "przejdzie/nie przejdzie").
Dlaczego poprawna jest odpowiedź: "wałków w zakresie od Ø15 do Ø21"?
Wałek (czop, trzpień) jest elementem o wymiarze zewnętrznym. Gładkie kowadełka o powierzchni walcowej stykają się z powierzchnią zewnętrzną i pozwalają ocenić zgodność średnicy z nastawą. Regulacja śrubami umożliwia dostosowanie sprawdzianu do konkretnej średnicy nominalnej w zakresie 15–21 mm.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "kątów w zakresie od 15° do 21°" – przyrządy do kontroli kątów mają inną geometrię powierzchni pomiarowych (np. wzorce kątowe, kątomierze). Sam zapis "15–21" w tym typie oznaczeń odnosi się do wymiaru liniowego, a budowa z kowadełkami nie służy do przykładania do płaszczyzn pod kątem.
- "otworów w zakresie od Ø15 do Ø21" – do otworów stosuje się sprawdziany wewnętrzne (np. tłoczkowe) albo rozwiązania, które wchodzą do środka i mierzą wymiar wewnętrzny. Kształt C z kowadełkami obejmującymi z zewnątrz nie jest przeznaczony do kontroli średnic wewnętrznych.
- "średnic podziałowych gwintów od M15 do M21" – kontrola gwintów wymaga elementów dopasowanych do profilu gwintu (np. rolki/segmenty gwintowe, sprawdziany gwintowe). Gładkie, nieuzębione powierzchnie pomiarowe wskazują na sprawdzian do powierzchni gładkich, a nie do gwintów.
Wskazówka egzaminacyjna: gdy widzisz sprawdzian "podkowiasty" z gładkimi kowadełkami, myśl o wymiarach zewnętrznych. Sprawdziany do otworów "wchodzą do środka", a do gwintów mają elementy o zarysie gwintu.
