KWALIFIKACJA GIW13 - CZERWIEC 2017



PYTANIE NR 11.

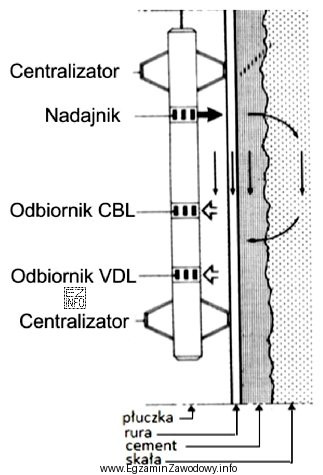

Przedstawiony na schemacie fragmentu otworu wiertniczego pomiar akustyczny, stosowany jest dla określenia
Ilustracja przedstawia schemat fragmentu otworu wiertniczego, który jest używany do pomiaru akustycznego w celu określenia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar akustyczny związany z cementowaniem służy do oceny, jak dobrze cement w przestrzeni pierścieniowej wiąże rurę z ośrodkiem skalnym, czyli do oceny jakości zacementowania. Temperatura wgłębna wymaga pomiarów temperaturowych, a oporność i promieniotwórczość określa się metodami elektrycznymi i jądrowymi.

Pełne wyjaśnienie:

Pomiary akustyczne wykonywane w otworze wiertniczym wykorzystują propagację fali sprężystej (ultradźwiękowej/sonicznej) w ośrodku. W praktyce jedną z kluczowych grup zastosowań akustyki jest ocena zacementowania rur okładzinowych. Taki pomiar pozwala wnioskować, czy cement w przestrzeni pierścieniowej tworzy ciągłą, dobrze związaną strefę oraz czy rura jest prawidłowo sprzężona akustycznie z cementem i formacją. Dlatego odpowiedź "jakości zacementowania" jest właściwa.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "temperatury wgłębnej" – temperatura w otworze wyznaczana jest profilowaniami temperaturowymi. Akustyka może reagować na warunki ośrodka, ale nie jest podstawową metodą pomiaru temperatury wgłębnej.
  • "oporności skał" – oporność jest parametrem elektrycznym. Do jej wyznaczania stosuje się profilowania opornościowe (metody elektryczne/elektromagnetyczne), a nie akustyczne.
  • "promieniotwórczości skał" – to domena pomiarów jądrowych (np. naturalna promieniotwórczość gamma). Metoda akustyczna nie mierzy promieniotwórczości.

Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "pomiar akustyczny" w kontekście fragmentu otworu z rurą okładzinową i przestrzenią pierścieniową, bardzo często chodzi o kontrolę cementowania (czyli izolację poziomów i szczelność). Z kolei słowa-klucze "oporność" i "gamma" prawie zawsze kierują do innych grup pomiarów niż akustyczne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pomiar akustyczny w otworze wiertniczym?
To rodzaj profilowania, w którym sonda generuje i rejestruje fale sprężyste w otworze. Na podstawie przejścia i tłumienia fali wnioskuje się o właściwościach ośrodka lub elementów technicznych (np. sprzężeniu rury, cementu i formacji).
Dlaczego pomiar akustyczny wykorzystuje się do oceny zacementowania?
Bo fala akustyczna inaczej rozchodzi się, gdy rura jest dobrze związana z cementem i formacją, a inaczej przy braku cementu lub słabym związaniu. Zmiany amplitudy/tłumienia umożliwiają ocenę jakości izolacji w przestrzeni pierścieniowej.
Co oznacza "jakość zacementowania" w praktyce wiertniczej?
To ocena, czy cement tworzy ciągłą i szczelną barierę oraz czy zapewnia prawidłową izolację poziomów. W praktyce chodzi m.in. o ograniczenie migracji gazu/płynów i o bezpieczne prowadzenie dalszych prac w otworze.
Jak odróżnić pomiary akustyczne od opornościowych na egzaminie?
Pomiary opornościowe odnoszą się do właściwości elektrycznych skał i płynów (oporność/rezystywność), a akustyczne do propagacji fal sprężystych. Jeśli pytanie dotyczy cementu za rurą, częściej pasuje akustyka niż elektryka.
Czy akustyka służy do pomiaru temperatury wgłębnej?
Nie jako metoda podstawowa. Temperaturę wgłębną mierzy się profilowaniem temperaturowym. W zadaniach egzaminacyjnych "temperatura wgłębna" powinna prowadzić do narzędzi temperaturowych, a nie do metod akustycznych.
Co mierzą pomiary promieniotwórczości skał w otworze?
Rejestrują promieniowanie związane ze skałami (np. naturalne gamma) i służą do rozpoznania litologii, korelacji warstw lub oceny zailenia. To inna grupa metod niż akustyczne – wykorzystuje detektory jądrowe, nie fale sprężyste.
Jakie błędy najczęściej popełnia się przy pytaniach o profilowania?
Najczęstszy błąd to mylenie grup metod: akustyczne, elektryczne i jądrowe. Pomaga zapamiętanie skojarzeń: "oporność" → elektryka, "gamma" → jądrowe, "czas przejścia fali/tłumienie" → akustyka, "temperatura" → termometria.
Kiedy wykonuje się ocenę zacementowania w otworze?
Zwykle po wykonaniu cementowania rur okładzinowych i po czasie potrzebnym na związanie cementu. Celem jest potwierdzenie izolacji poziomów przed testami, perforacją lub dalszym pogłębianiem, zależnie od programu prac.
Jakie są skutki słabego zacementowania rur okładzinowych?
Może dojść do migracji gazu lub płynów między poziomami, problemów z ciśnieniami w otworze, trudności w testach i eksploatacji oraz ryzyka awarii. Dlatego kontrola jakości cementowania jest elementem bezpieczeństwa prac wiertniczych.
Jak przygotować się do pytań o metody geofizyki otworowej?
Warto uczyć się "mapowania" metod na mierzone wielkości: akustyka (fale sprężyste), elektryka (oporność), jądrowe (gamma/neutron), temperaturowe (temperatura). Dodatkowo ćwiczyć przykłady zastosowań: cementowanie, litologia, saturacja, korelacja.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Pomiar akustyczny związany z cementowaniem służy do oceny, jak dobrze cement w przestrzeni pierścieniowej wiąże rurę z ośrodkiem skalnym, czyli do oceny jakości zacementowania."

Źródła:

  • SLB (dawniej Schlumberger) Oilfield Glossary – hasło "Cement bond log (CBL)" https://glossary.slb.com/ (dostęp wymaga wyszukania hasła w słowniku) - accessed 2026-02-27
  • Baker Hughes Oilfield Glossary – hasła dotyczące oceny cementowania (cement bond/cement evaluation) https://www.bakerhughes.com/company/about-us/energy-glossary - accessed 2026-02-27

Materiały:

  • Podręczniki/skrpty z geofizyki otworowej (działy: metody akustyczne, ocena cementowania)
  • Instrukcje technologiczne cementowania i kontroli jakości cementowania w zakładzie pracy
  • Słowniki branżowe (hasła: cement bond log, acoustic logging, cement evaluation)
