Dobór sterownika PLC do zastąpienia klasycznego układu przekaźnikowo-stycznikowego zaczyna się od inwentaryzacji sygnałów oraz sprawdzenia napięć w obwodzie sterowania. W takim zadaniu nie chodzi o "najnowocześniejszy" PLC, tylko o taki, który można podłączyć do istniejących elementów bez zbędnej przebudowy.
Dlaczego poprawne jest "230 V, AC; 6 wej. … / wyj. AC"?

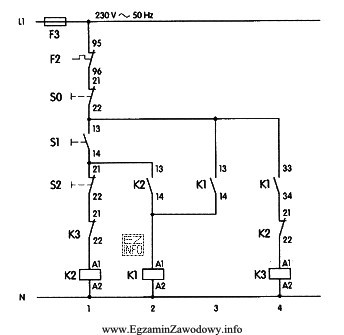

Na schemacie obwód sterowania jest zasilany z 230 V AC. Wejściami dla PLC są sygnały pochodzące od elementów sterowniczych i zabezpieczeń (np. przyciski NO/NC oraz styk przekaźnika termicznego). Wyjściami są elementy wykonawcze – w tym układzie cewki styczników. Z opisu wynika, że mamy minimum 4 wejścia oraz 3 wyjścia, więc sterownik zasilany 230 V AC i mający wejścia/wyjścia AC będzie najprostszym zamiennikiem. Dodatkowo praktycznie dobiera się pewien zapas kanałów (np. 6–8 wejść), aby zostawić rezerwę na rozbudowę i uniknąć "doboru na styk".
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "24 V, DC; 8 wej. AC/6 wyj. AC" – mimo dużej liczby kanałów, podaje zasilanie 24 V DC, co zwykle wymagałoby dodania zasilacza i przeglądu kompatybilności całego obwodu. To nie jest bezpośrednia zamiana dla układu 230 V AC.
- "24 V, DC; 8 wej. DC/6 wyj. DC" – dodatkowo zmienia nie tylko zasilanie PLC, ale i typ sygnałów na DC, co oznaczałoby daleko idącą przebudowę: dopasowanie wejść do styków w torze 230 V AC oraz wyjść do cewek/styczników (często przez przekaźniki pośredniczące).
- "230 V, AC; 2 wej. … / wyj. AC" – napięciowo pasuje, ale liczba wejść jest zbyt mała w stosunku do liczby sygnałów w układzie (przyciski, termik), więc nie da się odwzorować logiki sterowania.
Wskazówka egzaminacyjna: najpierw policz wejścia (przyciski, styki zabezpieczeń, czujniki), potem wyjścia (cewki styczników, lampki, elektrozawory). Na końcu dobierz napięcie i typ I/O tak, aby pasowały do istniejącej instalacji lub świadomie uwzględnij elementy adaptacyjne (zasilacz, przekaźniki, moduły).
