KWALIFIKACJA ELE2 - PAŹDZIERNIK 2013

Wyjaśnienie poprawnej odpowiedzi:

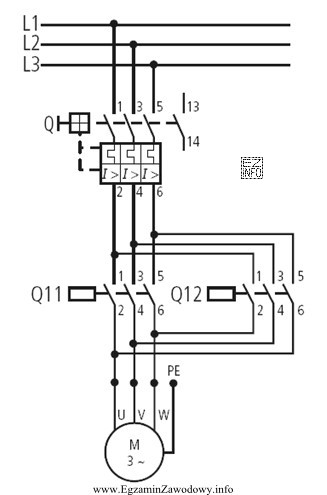

Na schemacie przedstawiony jest układ zasilania silnika trójfazowego z dwoma stycznikami Q11 i Q12, które są odpowiedzialne za zmianę kolejności faz podawanych na silnik. Przez zamianę miejscami dwóch faz (na przykład z L1 na L2 lub z L2 na L3) za pomocą styczników Q11 i Q12, można zmienić kierunek obrotów silnika. Pozostałe odpowiedzi nie są poprawne, ponieważ schemat nie przedstawia układu umożliwiającego zmianę prędkości obrotowej, hamowanie przeciwprądem ani rozruch gwiazda-trójkąt.
