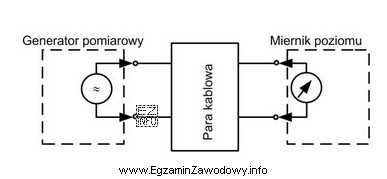

Schemat pomiarowy służący do wyznaczania tłumienności skutecznej odnosi się do strat sygnału w torze telekomunikacyjnym (kablu, parze przewodów, łączu). W praktyce idea pomiaru jest zawsze podobna: porównuje się wielkość sygnału na wejściu toru z wielkością sygnału na wyjściu (dla ustalonej częstotliwości/pasma i warunków obciążenia). Wynik informuje, jak bardzo sygnał "zanika" podczas propagacji.
Dlaczego "tłumienność skuteczna" jest poprawna?
Ten parametr dotyczy bezpośrednio toru głównego (tej samej pary/tego samego kanału, którym biegnie sygnał użyteczny). Układy pomiarowe dla tłumienności koncentrują się na torze nadawczym i odbiorczym oraz na relacji między nimi, a nie na oddziaływaniu sąsiednich torów.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Przeniki zdalne – dotyczą przesłuchu mierzonego na przeciwległym końcu względem miejsca wprowadzenia sygnału zakłócającego. Kluczowe jest tu istnienie toru zakłócającego i toru zakłócanego oraz sposób dołączenia na obu końcach. To inna klasa pomiaru niż straty w torze głównym.
- Przeniki zbliżne – opisują przesłuch mierzony po tej samej stronie, po której wprowadza się sygnał zakłócający. Również wymagają dwóch sprzężonych torów/par i oceniają przenikanie energii między nimi, a nie spadek poziomu w jednym torze.
- Szumy termiczne – są zjawiskiem fizycznym związanym z temperaturą i rezystancją elementów, a ich ocena opiera się na innych założeniach pomiarowych (analiza szumu własnego/poziomu zakłóceń), nie na porównaniu sygnału wejściowego i wyjściowego toru w kontekście strat propagacyjnych.
Wskazówka egzaminacyjna: gdy w odpowiedziach występują jednocześnie "tłumienność" i "przeniki", najpierw ustal, czy schemat dotyczy jednego toru (wtedy zwykle straty/tłumienie), czy dwóch sąsiednich torów (wtedy przesłuchy). To szybki filtr, który często pozwala uniknąć pomyłki.
