Funkcja koniunkcji (często zapisywana jako AND) opisuje sytuację: "wyjście jest aktywne dopiero wtedy, gdy spełnione są jednocześnie wszystkie warunki". W praktyce układów sterowania oznacza to, że element wykonawczy (np. przekaźnik, zawór, sygnalizacja) zadziała dopiero, gdy każdy wymagany sygnał wejściowy ma stan logiczny 1.

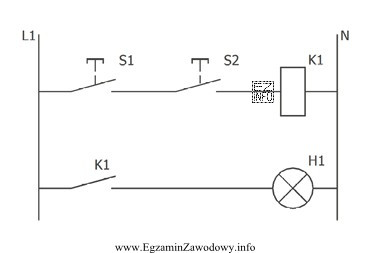

Jak to rozpoznać na schemacie? Analizuje się zależność wejście–wyjście: jeśli wyjście pojawia się wyłącznie przy jednoczesnej obecności sygnałów (warunki "i"), odpowiada to koniunkcji. To podejście jest równoważne sprawdzeniu tabeli prawdy dla funkcji AND: wyjście = 1 tylko dla kombinacji 1 i 1 (dla dwóch wejść) lub dla wszystkich wejść równych 1 (dla większej liczby wejść).
Odpowiedź "alternatywy" byłaby właściwa wtedy, gdy wyjście uaktywniałoby się już przy spełnieniu przynajmniej jednego warunku ("lub"), co odpowiada funkcji OR. Odpowiedzi "koniunkcji z negacją" oraz "alternatywy z negacją" wskazują, że w układzie występuje odwrócenie (NOT) któregoś z sygnałów albo wyniku działania bramki. Typowy błąd polega na pomijaniu symbolu negacji i traktowaniu układu tak, jakby każdy sygnał miał ten sam "kierunek" (aktywność bez odwrócenia).
W kontekście automatyki (również w instalacjach technicznych) koniunkcja odpowiada wielu blokadom bezpieczeństwa: urządzenie może pracować dopiero po spełnieniu kilku warunków równocześnie. Na egzaminie pomaga szybka strategia: (1) nazwać warunki wejściowe, (2) sprawdzić, czy wyjście ma sens jako "suma warunków" (OR) czy "wspólny warunek" (AND), (3) dopiero na końcu zwrócić uwagę, czy w schemacie jest negacja.
