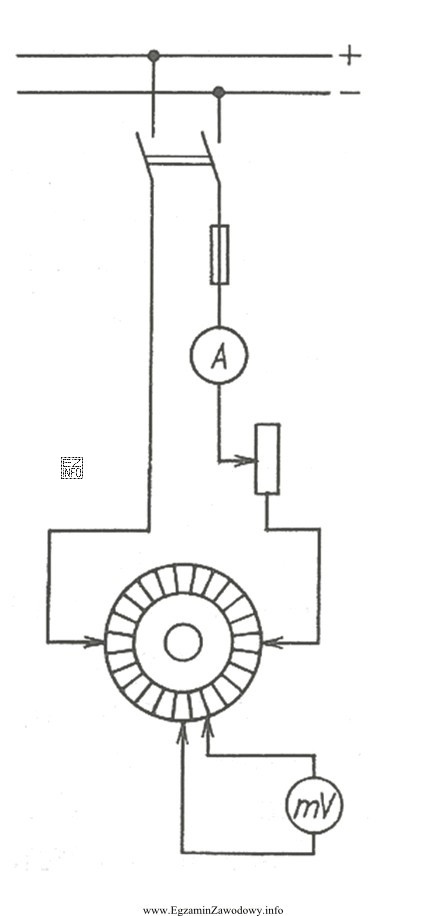

W silniku prądu stałego uzwojenie wirnika (twornika) jest elementem szczególnie narażonym na uszkodzenia eksploatacyjne: zwarcia międzyzwojowe, przerwy, zimne luty oraz błędne połączenia końcówek uzwojeń (np. w rejonie komutatora). Schematy diagnostyczne spotykane w praktyce serwisowej są często projektowane tak, aby wykrywać właśnie te typowe defekty uzwojenia wirnika.
Dlaczego poprawna jest odpowiedź "wirnika silnika prądu stałego":
- Wykrywanie przerwy i złego lutu dotyczy zwykle ciągłości połączeń oraz jakości połączeń uzwojenia z elementami łączeniowymi, co w maszynie DC jest silnie powiązane z uzwojeniem wirnika.
- Wykrywanie zwarcia międzyzwojowego w wirniku jest klasycznym celem prostych układów kontrolnych, bo takie zwarcie może powodować lokalne przegrzewanie i nieprawidłową pracę (spadek momentu, nierównomierną pracę, nadmierne iskrzenie).
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu:
- "stojana silnika prądu stałego" – stojan w typowym silniku DC pełni inną funkcję (uzwojenie wzbudzenia lub magnesy). Choć też może ulec uszkodzeniu, to zestaw wskazanych defektów (zwłaszcza w kontekście połączeń lutowanych) częściej odnosi się do uzwojenia wirnika.
- "wirnika silnika synchronicznego" – maszyna synchroniczna ma odmienną konstrukcję (wzbudzenie wirnika, inny sposób komutacji/sterowania), więc układ diagnostyczny dedykowany silnikowi DC nie przenosi się wprost na wirnik synchroniczny.
- "stojana silnika asynchronicznego" – w silniku indukcyjnym typowe badania stojana (izolacja, rezystancje faz, symetria) realizuje się innymi metodami; dodatkowo wirnik klatkowy nie ma lutowanych połączeń uzwojeń w sensie spotykanym w wirniku maszyny DC.
Wskazówka egzaminacyjna: gdy w treści pojawiają się jednocześnie "zwarcie", "przerwa" i "zły lut", najpierw zastanów się, który element maszyny w danej konstrukcji ma połączenia uzwojeń szczególnie podatne na takie wady. Następnie dopasuj to do rodzaju silnika (DC vs AC) i do tego, czy problem dotyczy wirnika czy stojana.
