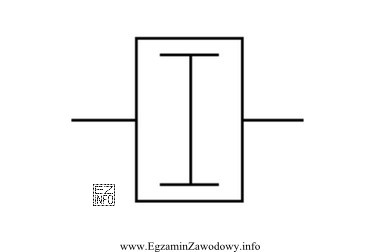

Przedstawiony znak to symbol przetwornika piezoelektrycznego, często spotykanego jako rezonator kwarcowy. Charakterystyczne jest połączenie: prostokąt (obudowa elementu) oraz wewnętrzny detal w kształcie "I"/hantla (kryształ z elektrodami). Dwa wyprowadzenia boczne pokazują, że jest to element wpinany w obwód.
Odpowiedź "przetwornika." jest poprawna, ponieważ element piezoelektryczny zamienia energię elektryczną na drgania mechaniczne i odwrotnie. W praktyce telekomunikacyjnej rezonator kwarcowy jest stosowany do stabilizacji częstotliwości – np. jako element odniesienia w układach taktowania i w torach radiowych.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "oscylatora." – oscylator to cały układ generujący sygnał (zwykle zawiera rezonator oraz elementy wzmacniające i sprzęgające). Symbol pojedynczego rezonatora nie oznacza kompletnego generatora.
- "tłumika." – tłumik jest elementem zmniejszającym amplitudę/poziom sygnału. Jego oznaczenia na schematach mają inną konwencję (często pojawia się opis tłumienia, strzałki lub inne znaki), a nie wewnętrzny "kryształ" w obudowie.
- "kompensatora." – kompensator to element korekcyjny/kompensacyjny, a nie typowy symbol kryształu piezoelektrycznego. Sam kształt z wewnętrznym "I" wskazuje na element rezonansowy piezoelektryczny.
Wskazówka egzaminacyjna: gdy w symbolu widzisz prostokąt z "wkładką" w środku (jak "I"), myśl o krysztale/rezonatorze, a nie o układzie funkcjonalnym typu generator.
