W logice cyfrowej bramka AND (koniunkcja) ma własność: wyjście przyjmuje stan wysoki tylko wtedy, gdy spełnione są jednocześnie wszystkie warunki na wejściach. Dla typowej bramki dwuwejściowej oznacza to, że wynik jest "1" wyłącznie dla kombinacji 1 i 1; dla pozostałych kombinacji (0/0, 0/1, 1/0) wynik pozostaje "0".

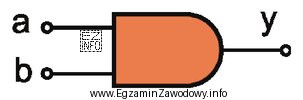

Rozpoznawanie po symbolu na schemacie jest kluczowe, bo w dokumentacji technicznej układów elektronicznych (również w awionice) funkcje logiczne są często przedstawiane graficznie. Symbol AND jest zwykle rysowany jako kształt przypominający literę "D": od strony wejść ma krawędź prostą, a od strony wyjścia półokrąg. Istotne jest też, że sama bramka AND nie ma kółka na wyjściu.
Dlaczego pozostałe odpowiedzi nie pasują:
- NAND to negacja AND, więc jej symbol wygląda jak AND, ale ma dodatkowe kółko (inwersję) na wyjściu. Jeśli kółka nie ma, nie jest to NAND.
- OR (alternatywa) ma inny kształt: strona wejściowa jest wygięta, a cała bramka przypomina "łukowaty grot". Nie ma prostego "płaskiego" boku jak AND.
- XOR (alternatywa rozłączna) jest podobna do OR, ale ma dodatkową, równoległą krzywą linię po stronie wejść. Brak tej dodatkowej linii wyklucza XOR.
Wskazówka egzaminacyjna: najpierw sprawdź, czy na wyjściu jest kółko (negacja) – wtedy to zwykle NOT/NAND/NOR/XNOR. Jeśli kółka nie ma, porównaj kształt AND (płaski + półokrąg) z OR (dwie krzywizny) oraz z XOR (OR + dodatkowa krzywa przy wejściach).
