KWALIFIKACJA MOT2 + MOT5 + MOT6 - CZERWIEC 2014

PYTANIE NR 30.

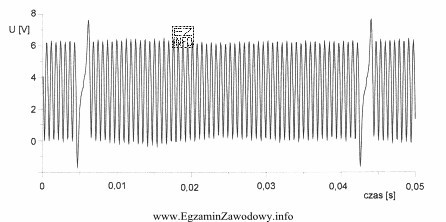

Przedstawiony wykres przebiegu sygnału pomiarowego czujnika położenia wału korbowego oznacza, że czujnik
Ilustracja przedstawia wykres przebiegu sygnału pomiarowego czujnika położenia wału korbowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny przebieg sygnału czujnika położenia wału korbowego powinien być stabilny i powtarzalny w czasie, bez cech typowych dla zwarcia do masy lub do plusa.
Jeżeli na wykresie widać prawidłową zmianę sygnału zgodną z pracą koła impulsowego i brak "spłaszczeń" do stałego poziomu, wniosek jest taki, że czujnik jest sprawny.

Pełne wyjaśnienie:

W diagnostyce czujnika położenia wału korbowego (CKP) kluczowa jest analiza przebiegu sygnału w funkcji czasu. Na sprawnym układzie sygnał jest powtarzalny (kolejne okresy wyglądają podobnie), ma wyraźne zmiany odpowiadające przejściu zębów koła impulsowego i nie "ucieka" trwale do jednego poziomu.

Odpowiedź "jest sprawny." pasuje do sytuacji, w której wykres pokazuje prawidłową pracę czujnika: brak długotrwałych zaników, brak stałego poziomu napięcia oraz brak deformacji typowych dla awarii elektrycznych.

Dlaczego pozostałe odpowiedzi są błędne w typowej interpretacji przebiegów?

  • "jest przegrzany." – przegrzanie częściej daje objawy niestabilne: zanik sygnału po rozgrzaniu, nieregularne przerwy lub zmiana parametrów dopiero po czasie. Sama informacja o "ładnym" przebiegu nie wskazuje na przegrzanie.
  • "ma zwarcie do masy." – zwarcie do masy zwykle powoduje, że sygnał jest ściągnięty do poziomu bliskiego 0 V albo ma bardzo ograniczoną zmienność. Na wykresie zamiast okresowych zmian pojawia się linia bliska masie lub silnie zniekształcony przebieg.
  • "ma zwarcie do plusa." – analogicznie, zwarcie do zasilania podciąga sygnał do wysokiego poziomu (blisko napięcia zasilania) i ogranicza prawidłowe przełączanie/zmiany. Wtedy przebieg bywa "przyklejony" do górnego poziomu.

Wskazówka egzaminacyjna: zawsze porównuj kształt sygnału z tym, jakiego typu jest czujnik (indukcyjny czy Halla) oraz czy przebieg ma cechy "zwarciowe" (stały poziom) czy "przerywane" (zaniki/nieregularność). To pozwala odróżnić uszkodzenie czujnika od problemu z instalacją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pokazuje, czy czujnik CKP generuje powtarzalny sygnał zgodny z obrotem wału i kołem impulsowym. Analizuje się kształt, regularność, poziomy napięć oraz ewentualne zaniki, bo to pomaga odróżnić czujnik sprawny od usterek instalacji lub zasilania.
Zwarcie do masy zwykle "ściąga" sygnał do okolic 0 V. Na oscyloskopie może to wyglądać jak prawie płaska linia przy masie albo przebieg o bardzo małej amplitudzie. Często towarzyszy temu brak poprawnych impulsów, co skutkuje problemami z rozruchem.
Zwarcie do plusa powoduje, że sygnał jest podciągnięty do wysokiego poziomu (blisko napięcia zasilania). W praktyce widać przebieg "przyklejony" do góry, z brakiem prawidłowych zmian. Warto wtedy sprawdzić wiązkę, wtyczkę oraz ewentualne przetarcia przewodów.
Multimetr pokazuje wartości uśrednione i nie oddaje dynamiki pracy czujnika. Oscyloskop umożliwia ocenę kształtu i regularności sygnału oraz szybkie wykrycie zaników, zakłóceń i deformacji. To kluczowe w diagnozowaniu usterek pojawiających się okresowo.
Czujnik indukcyjny zwykle generuje przebieg zmienny (zależny od prędkości obrotowej), a czujnik Halla częściej daje sygnał prostokątny o poziomach zależnych od zasilania. Na egzaminie trzeba rozpoznać typ sygnału, bo inne będą kryteria "prawidłowości" i typowe uszkodzenia.
Gdy usterka jest termiczna, czujnik może działać poprawnie na zimno, a tracić sygnał po rozgrzaniu silnika. Wtedy jednorazowy pomiar może wyglądać dobrze. Pomaga wykonanie testu na gorąco, obserwacja zaników oraz porównanie objawów w czasie jazdy i po postoju.
Nieprawidłowości mogą wynikać z uszkodzonej wiązki, słabej masy, problemów z zasilaniem, zaśniedziałych styków lub zakłóceń elektromagnetycznych. Czasem przyczyną bywa też uszkodzenie koła impulsowego lub niewłaściwa szczelina czujnik–koło, co zmienia sygnał.
Masę oscyloskopu należy podłączyć do pewnego punktu masowego pojazdu (lub masy czujnika, jeśli układ to przewiduje), aby uniknąć błędów pomiaru i zakłóceń. Złe podłączenie masy może powodować "pływający" przebieg i mylną diagnozę zwarcia lub uszkodzenia.
Nie zawsze. Sprawny sygnał CKP jest warunkiem koniecznym dla wielu sterowników, ale rozruch zależy też od innych czynników (np. zasilania sterownika, czujnika wałka rozrządu, układu paliwowego). Na egzaminie pytanie dotyczy jednak interpretacji sygnału czujnika, nie całej diagnostyki rozruchu.
Najczęstsze błędy to ocenianie tylko amplitudy bez patrzenia na regularność, mylenie typów czujników (Halla vs indukcyjny) oraz traktowanie drobnych zakłóceń jako awarii. Warto szukać cech typowych dla zwarć: sygnał "przyklejony" do 0 V lub do zasilania.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Instrukcje serwisowe producentów pojazdów dotyczące pomiarów CKP (sekcja: diagnostyka oscyloskopowa)
  • Materiały dydaktyczne z diagnostyki samochodowej: oscyloskop w elektromechanice pojazdowej
  • Dokumentacje producentów aparatury diagnostycznej (oscyloskopy samochodowe) – przykładowe przebiegi i interpretacja
