KWALIFIKACJA BUD21 - CZERWIEC 2014



PYTANIE NR 2.
Przedstawionym na rysunku obiektem hydrotechnicznym, umożliwiającym pokonywanie różnic poziomu wody, jest

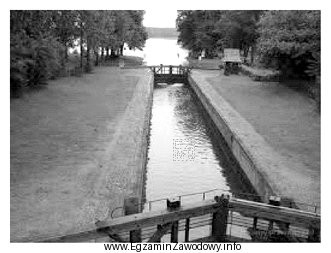

Ilustracja przedstawia śluzę wodną, która jest obiektem hydrotechnicznym umożliwiającym pokonywanie różnic poziomu wody.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Śluza to obiekt hydrotechniczny, który umożliwia jednostkom pływającym pokonanie różnicy poziomów wody dzięki napełnianiu lub opróżnianiu komory między wrotami. Jaz i zapora służą głównie do piętrzenia/retencji wody, a kanał jest sztucznym korytem prowadzącym wodę, nie "urządzeniem do zmiany poziomu" w trakcie przejścia.

Pełne wyjaśnienie:

Śluza jest budowlą hydrotechniczną stosowaną na drogach wodnych, której podstawową funkcją jest umożliwienie pokonania różnicy poziomów wody przez statek lub inną jednostkę pływającą. Realizuje się to przez wprowadzenie jednostki do komory śluzy, zamknięcie wrót, a następnie kontrolowane napełnienie albo opróżnienie komory do poziomu wody po drugiej stronie. Dopiero wtedy otwiera się przeciwległe wrota i jednostka może kontynuować ruch.

Dlaczego pozostałe odpowiedzi nie pasują do opisu "umożliwiającym pokonywanie różnic poziomu wody"?

  • Jaz jest budowlą piętrzącą (często z zamknięciami), której celem jest podniesienie poziomu wody i regulacja przepływu. Może tworzyć stopień wodny, ale sam w sobie nie jest "urządzeniem przejściowym" dla jednostek; funkcję przejścia realizuje wtedy właśnie śluza.
  • Kanał to sztuczne koryto wodne służące do doprowadzania/odprowadzania wody lub prowadzenia drogi wodnej. Kanał może łączyć akweny, ale nie jest mechanizmem zmiany poziomu wody w kontrolowanej komorze.
  • Zapora to budowla przegradzająca dolinę/koryto w celu piętrzenia i retencji, często tworząca zbiornik. Jej zasadniczym zadaniem jest magazynowanie i piętrzenie wody, a nie bezpośrednie przeprowadzanie jednostek przez różnicę poziomów (jeśli jest żegluga, towarzyszą temu osobne urządzenia, np. śluzy).

Wskazówka egzaminacyjna: gdy w treści pojawia się sformułowanie o "pokonywaniu różnic poziomu wody" w kontekście obiektu hydrotechnicznego, najczęściej chodzi o śluzę (proces śluzowania). Warto kojarzyć śluzę z elementami takimi jak komora i wrota oraz ze zmianą poziomu wody wewnątrz komory.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest śluza i do czego służy na rzece lub kanale?
Śluza to budowla hydrotechniczna umożliwiająca jednostkom pływającym pokonanie różnicy poziomów wody. Statek wpływa do komory, wrota są zamykane, a poziom wody w komorze jest wyrównywany przez jej napełnianie lub opróżnianie. Dopiero po wyrównaniu poziomów otwiera się kolejne wrota.
Jak działa śluzowanie krok po kroku w śluzie komorowej?
Śluzowanie przebiega zwykle tak: wpływ do komory, zamknięcie wrót za jednostką, wyrównanie poziomu wody przez napełnienie/opróżnienie komory, otwarcie wrót po stronie docelowej, wypłynięcie. Kluczowe jest kontrolowane wyrównanie poziomów, które chroni jednostkę i obiekt przed gwałtownym przepływem.
Jaka jest różnica między śluzą a jazem w hydrotechnice?
Śluza służy do przeprowadzania jednostek przez różnicę poziomów wody (zmienia poziom w komorze). Jaz to budowla piętrząca i regulująca przepływ, której głównym zadaniem jest podniesienie zwierciadła wody. Na stopniu wodnym może występować i jaz, i śluza, ale pełnią one inne funkcje.
Jaka jest różnica między śluzą a zaporą wodną?
Śluza jest urządzeniem "przejściowym" dla żeglugi, pozwalającym wyrównać poziomy wody po obu stronach budowli. Zapora wodna przegrodza dolinę lub koryto, aby piętrzyć wodę i tworzyć zbiornik (retencja, energetyka, ochrona przeciwpowodziowa). Zapora sama nie realizuje procesu śluzowania.
Czy kanał może zastąpić śluzę przy różnicy poziomów wody?
Zwykły kanał jako sztuczne koryto nie zastępuje śluzy, bo nie zapewnia kontrolowanego wyrównania poziomu wody dla jednostki. Gdy na trasie występuje różnica rzędnych, stosuje się rozwiązania typu śluza (lub inne urządzenia) w odpowiednich miejscach. Kanał może być elementem drogi wodnej, ale nie spełnia tej samej funkcji.
Jak rozpoznać śluzę na rysunku technicznym lub schemacie?
Najczęściej widać komorę ograniczoną z obu stron wrotami (lub innymi zamknięciami) oraz elementy doprowadzające/odprowadzające wodę do napełniania i opróżniania komory. Charakterystyczny jest "odcinek zamykany" pomiędzy dwoma poziomami wody. W odróżnieniu od zapory, śluza ma wyraźną przestrzeń przejściową dla jednostki.
Dlaczego w zadaniach egzaminacyjnych śluza jest łączona z "pokonywaniem różnic poziomu wody"?
To najprostsze skojarzenie funkcjonalne: śluza umożliwia przejście między akwenami o różnych poziomach bez przenoszenia jednostki. Pojęcie "pokonywania różnicy poziomu" odnosi się do zmiany poziomu wody w komorze, a nie do samego piętrzenia. Na egzaminie warto odróżniać funkcję żeglugową od piętrzącej.
Jakie elementy śluzy najczęściej występują w praktyce budowlanej?
W praktyce spotyka się m.in. komorę śluzy, wrota (górne i dolne), urządzenia do napełniania/opróżniania (przewody, zasuwy, kanały obiegowe), umocnienia i stanowiska postojowe. Szczegółowe rozwiązania zależą od klasy drogi wodnej i warunków hydraulicznych, ale zasada wyrównania poziomów jest wspólna.
Jakie błędy najczęściej popełnia się przy rozróżnianiu śluzy, jazu i zapory?
Typowe błędy to wybór "zapory" dla każdego dużego obiektu na rzece oraz mylenie jazu ze śluzą, bo oba mogą mieć zamknięcia i występują na stopniach wodnych. Pomaga pytanie kontrolne: czy obiekt ma komorę przeznaczoną do postoju i wyrównania poziomu dla jednostki? Jeśli tak, to wskazuje na śluzę.
Jak przygotować się do pytań obrazkowych z hydrotechniki na BUD.21?
Najlepiej uczyć się po zestawach zdjęć i schematów: śluzy, jazy, zapory, przepusty, umocnienia. Twórz własne "cechy rozpoznawcze" (np. śluza: komora + wrota; jaz: przegroda piętrząca; zapora: duża przegroda i zbiornik). Na egzaminie najpierw identyfikuj funkcję obiektu, dopiero potem nazwę.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że śluza to obiekt hydrotechniczny, który umożliwia jednostkom pływającym pokonanie różnicy poziomów wody dzięki napełnianiu lub opróżnianiu komory między wrotami.

Źródła:

  • Wikipedia (pl): "Śluza (hydrotechnika)" – https://pl.wikipedia.org/wiki/%C5%9Aluza_(hydrotechnika) (dostęp: 2026-03-02)
  • Wikipedia (pl): "Jaz (budowla hydrotechniczna)" – https://pl.wikipedia.org/wiki/Jaz_(budowla_hydrotechniczna) (dostęp: 2026-03-02)
  • Wikipedia (pl): "Zapora wodna" – https://pl.wikipedia.org/wiki/Zapora_wodna (dostęp: 2026-03-02)

Materiały:

  • Podręczniki i skrypty z hydrotechniki omawiające budowle wodne: śluzy, jazy, zapory, kanały
  • Atlasy/albumy budowli hydrotechnicznych (zdjęcia i schematy elementów śluzy)
  • Materiały dydaktyczne z gospodarki wodnej i żeglugi śródlądowej (schematy śluzowania)
