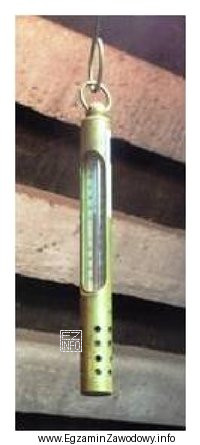

Rozpoznanie przyrządu na rysunku opiera się na tym, co mierzy i jaką ma konstrukcję. Termometr górniczy jest przeznaczony do pomiaru temperatury w warunkach podziemnych. Typowo ma czytelną skalę temperatury oraz element pomiarowy (np. zbiorniczek cieczowy, bimetal lub sonda), a jego budowa nie wskazuje na elementy wymagane do pomiaru przepływu powietrza czy gazów.
Odpowiedź "termometr górniczy" jest właściwa, gdy na rysunku widać przyrząd odpowiadający cechom termometru: skalę temperatury oraz element czujnikowy przystosowany do kontaktu z powietrzem/otoczeniem, bez części charakterystycznych dla innych urządzeń.
- "Pirometr stacjonarny" jest niepoprawny, ponieważ pirometr służy do bezdotykowego pomiaru temperatury (zwykle wysokich) metodą optyczną/na podczerwień. Często ma układ celowniczy/optykę i nie przypomina klasycznego termometru ze skalą kontaktową.
- "Anemometr stacjonarny" jest niepoprawny, bo anemometr mierzy prędkość przepływu powietrza. W zależności od typu ma wirnik, czaszę, czujnik termoanemometryczny lub sondę przepływu, a wskazania odnoszą się do m/s, a nie do °C.
- "Metanomierz interferencyjny" jest niepoprawny, gdyż jest to przyrząd do pomiaru stężenia metanu, zwykle o specyficznej budowie (układ pomiarowy dla gazów, skala w % CH4 lub rozwiązanie interferencyjne). Nie jest to typowy przyrząd do pomiaru temperatury.
Wskazówka egzaminacyjna: najpierw ustal, jaką wielkość mierzy przyrząd (temperatura, prędkość powietrza, stężenie gazu), a dopiero potem dopasuj nazwę. W zadaniach "na rysunku" kluczowe są elementy konstrukcyjne: skala, sonda, wirnik, optyka, komora gazowa.
