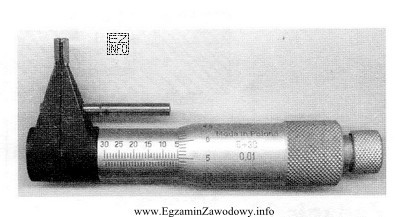

Zadanie polega na dopasowaniu możliwości przyrządu pomiarowego do rodzaju mierzonego elementu. W praktyce warsztatowej przyrządy mają ograniczenia wynikające z budowy szczęk/końcówek pomiarowych oraz z tego, czy są przeznaczone do pomiarów zewnętrznych (np. średnica wałka), czy wewnętrznych (np. szerokość otworu) albo do pomiaru określonych kształtów.
Wałek z wielowypustem ma zewnętrzny zarys niebędący gładkim walcem: występują wypusty i wręby. To oznacza, że "średnica" takiego elementu nie jest prostym wymiarem do uchwycenia przypadkowym przyrządem do szerokości, bo kontakt następuje na krawędziach wypustów, a nie na powierzchni walcowej. Do kontroli wałków wielowypustowych stosuje się metody/przyrządy dostosowane do ich geometrii (np. pomiary po określonych średnicach odniesienia lub specjalne sprawdziany).
Dlatego poprawna odpowiedź to: średnicy wałka z wielowypustem – tym przyrządem nie da się jej zmierzyć w sposób prawidłowy i powtarzalny.
- Szerokość rowka prostego jest wymiarem liniowym. Jeżeli przyrząd ma końcówki do pomiaru szerokości szczelin/rowków, taki pomiar jest typowym zastosowaniem.
- Szerokość otworu o przekroju sześciokąta to również wymiar "między przeciwległymi ściankami". Przyrządy do pomiaru szerokości/rozstawu mogą być do tego przystosowane.
- Szerokość otworu o przekroju kwadratowym analogicznie oznacza odległość między przeciwległymi płaszczyznami; jeśli końcówki przyrządu mogą oprzeć się o ścianki, pomiar jest możliwy.
Wskazówka egzaminacyjna: najpierw ustal, czy mierzysz średnicę zewnętrzną (wymaga styku na powierzchni walcowej), czy szerokość cechy wewnętrznej (rowek/otwór). Następnie oceń, czy kształt elementu (np. wielowypust) nie uniemożliwia poprawnego oparcia końcówek pomiarowych.
